Dettagli:
|
| Modello: | 9 pollici verticali | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare | Luogo di origine: | Changzhou, Cina |
| Motore: | 24VDC | Certificato: | ISO9001, CE |
| installazione: | Verticale | Manutenzione: | 1 anno |
| Colore: | Come richiesto | ||
| Evidenziare: | worm gear slewing ring,worm gear motor |
||

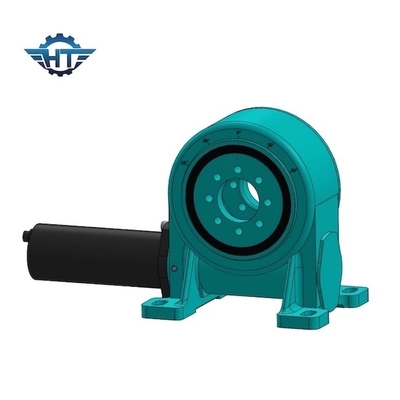

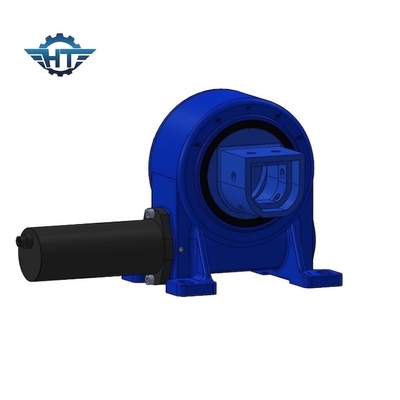

L'ingranaggio a vite chiuso dell'alloggio IP66 ha ucciso l'azionamento con i motori di CC 24V per il sistema di tracciamento solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
L'azionamento di vuotamento dell'ingranaggio a vite è una nuova serie di prodotto di vuotamento, anche nominata come riduttore di vuotamento. È composto di verme, di ingranaggio, di alloggio, di adattatore del motore, di cappuccio protettivo e di altre componenti. Adottando per avvolgere il verme come sua componente del centro, gli azionamenti di vuotamento hanno forza assiale elevata, forza radiale e della inclinazione simultaneamente e migliore contraccolpo momento anche. Paragonando all'azionamento normale di vuotamento, l'azionamento di vuotamento dell'ingranaggio a vite presenta i vantaggi di migliore prestazione protettiva, di grande coppia di torsione della trasmissione, di migliore resistenza all'urto e di vita lavorativa lunga.
Il vuotamento dell'ingranaggio a vite ampiamente si applica nelle parti relativamente rotatorie del giacimento di energia solare e del macchinario quale il sistema di tracciamento solare, telaio rotatorio di macchinario funzionante aereo, la gru del camion, il martello pneumatico, perforatrice, tenace la macchina di legno, macchina di formatura di codice.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
1. Progettato per lunga vita ed adatto a lavoro negli stati duri dell'ambiente.
2. Adopt avvolgere verme
3. Varie dimensioni disponibili, compreso su misura.
4. Facile ad installazione ed alla garanzia del prodotto.
5. Supporto tecnico di intera vita
