Dettagli:
|
| Modello: | 5 pollici | Rapporto di marce: | 37:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare obliquo | Luogo di origine: | Changzhou, Cina |
| Driver: | Motori elettrici | Certificato: | ISO9001, CE |
| installazione: | Verticale | Manutenzione: | libero |
| Colore: | Come richiesto | Contraccolpo: | <0.1° |
| Evidenziare: | worm drive gearbox,worm gear motor |
||

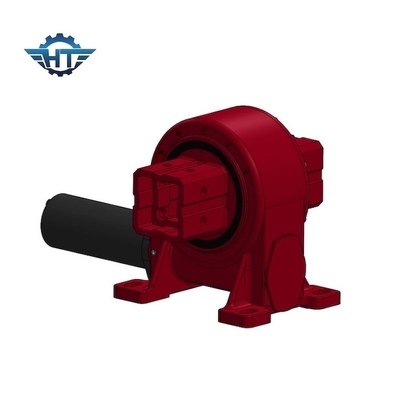

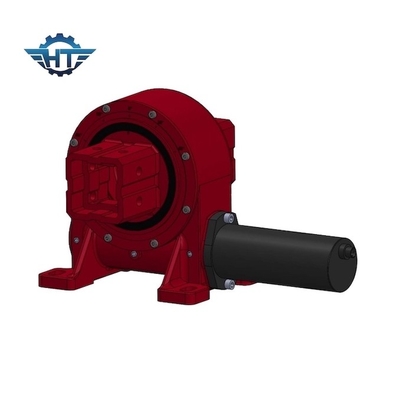

Piccolo cambio dell'ingranaggio a vite continua montato orizzontale per il sistema di tracciamento solare inclinato ed obliquo
Piccola descrizione del cambio dell'ingranaggio a vite continua
Che cosa è un azionamento di vuotamento?
Un azionamento di vuotamento (o ha ucciso l'azionamento in breve) è un completo, pronto ad installare il sistema che consiste di un anello di vuotamento del rullo o della palla (cuscinetto), del verme e dell'alloggio completamente incluso. Può essere personalizzato con i cambi planetari idraulici o elettrici con il grado selezionabile del IP basato sulle applicazioni differenti e sulla richiesta dei clienti.
Ha le caratteristiche di protezione contro la corrosione, di alto carico e di alta precisione.
Il vuotamento dell'ingranaggio a vite ampiamente si applica nelle parti relativamente rotatorie del giacimento di energia solare e del macchinario quale il sistema di tracciamento solare, telaio rotatorio di macchinario funzionante aereo, la gru del camion, il martello pneumatico, perforatrice, tenace la macchina di legno, macchina di formatura di codice.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche fondamentali
1. Un angolo e una gamma giranti illimitati
2. Fornisca la trasmissione più efficiente di alto potere e di coppia di torsione possibili
3. L'alloggio completamente chiuso e sigillato resiste agli ambienti ed alla sicurezza duri di aumenti
