Dettagli:
|
| Modello: | VE9 | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Applicazione: | Energia solare | Luogo di origine: | Changzhou, Cina |
| Driver: | 24 motori dell'ingranaggio planetario di VCC | Certificato: | ISO9001, CE |
| installazione: | Verticale | Manutenzione: | libero |
| Colore: | Richiesto | Contraccolpo: | meno di 0,1 gradi |
| Evidenziare: | worm drive gearbox,worm gear motor |
||

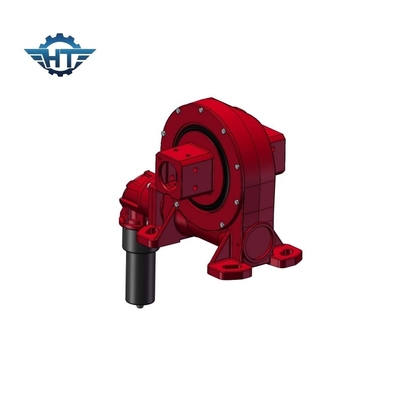

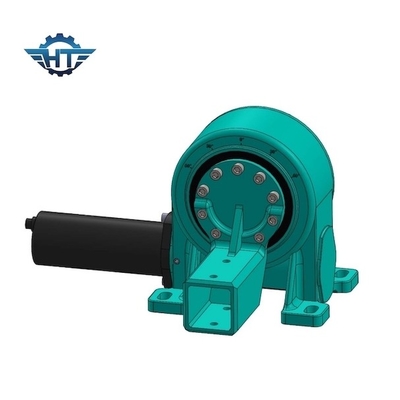

L'anello chiuso VE9 di vuotamento della Camera ha ucciso il cambio dell'azionamento per il sistema di tracciamento solare di singolo asse
Descrizione del cambio dell'azionamento di pantano VE9
1. Utilizzi la guarnizione di scheletro per evitare efficientemente la perdita dell'olio
2. La dimensione di montaggio progettata ha potuto abbinare molte applicazioni.
3. Manutenzione facile
4. Adotti la struttura dell'ingranaggio a vite che ha forte coppia di torsione di azionamento e di adesione
5. Interno di arresto duro nel caso del mulfunctioning del sistema di controllo del software
Parametri degli azionamenti di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Caratteristiche
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
Applicazioni
Gli ingranaggi a vite continua hanno provato efficace in molte macchine ed attrezzature, in varie applicazioni e varie condizioni di funzionamento, come: piattaforme dell'assemblea e della costruzione, disposizione delle cabine di pilotaggio in macchinario della foresta, attrezzatura di maneggio del materiale, posizionamento dei sistemi solari, controllo delle sovrastrutture ed applicazioni operative del macchinario di costruzione, gru industriali ecc.
