Dettagli:
|
| Tipo: | azionamento dell'ingranaggio a vite | Materiali: | 42CrMo, 50Mn |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare | Garanzia: | 10 anni |
| Colore: | come richiesta | Codice di HS: | 8483409090 |
| MOTORE: | CC 24V | Caratteristica: | Vita lunga |
| Evidenziare: | singolo azionamento di vuotamento di asse di 5In,Azionamento di vuotamento per l'inseguitore solare 50Mn,ingranaggio a vite continua idraulico 50Mn |
||

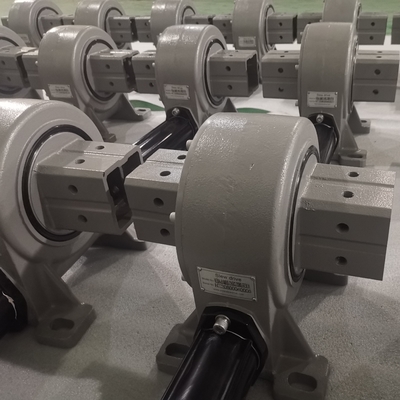

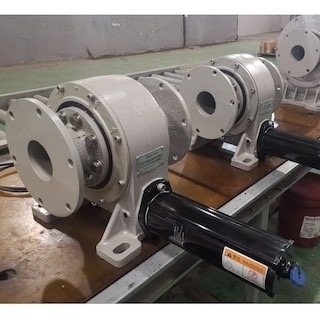

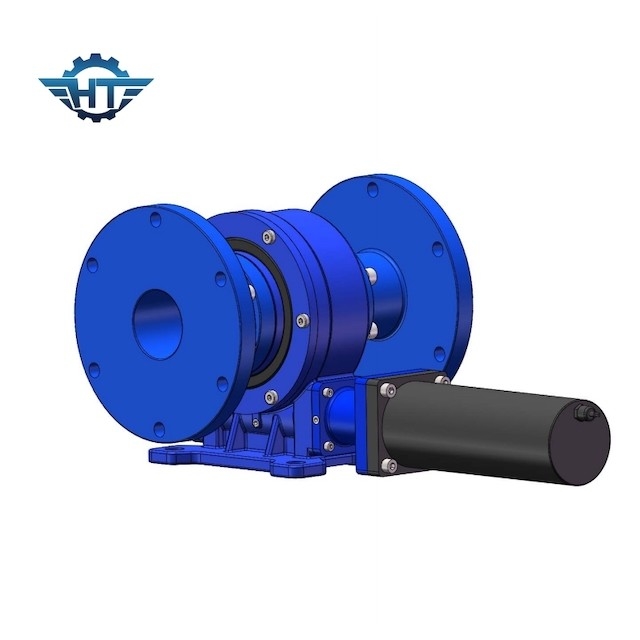

Il singolo asse VE5 ha ucciso l'azionamento con l'avvolgimento dell'ingranaggio a vite per il sistema di tracciamento solare
Descrizione dell'azionamento di pantano del verme della busta
Avvolgendo gli azionamenti di pantano del verme sono progettati nella rotazione fotovoltaica solare del pannello e migliorano l'efficienza della produzione di energia. Possono applicarsi nelle soluzioni d'inseguimento solari di inseguitore-singolo asse di PV & di asse doppio, in concentratore solare, in piatto solare, in CPV (Photovoltaics concentrato), in CSP (energia solare concentrata), in depressione parabolica solare ecc.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
Applicazioni
Ci sono molte applicazioni dove un azionamento rotatorio può essere usato, primarie perché è ben adattato per le applicazioni che richiedono il carico di mantenere il potere e la coppia di torsione rotazionale.
Le applicazioni tipiche dell'azionamento dell'oscillazione includono, ma non sono limitate a:
inseguitore 1.Solar
turbine 2.Wind
ascensore 3.Men's
macchinario 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
attrezzatura 9.Drilling
attrezzatura 10.Military
