Dettagli:
|
| Modello: | Pollici VE8 | Rapporto di marce: | 50:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento solare del cambio planetario | Luogo di origine: | Changzhou, Cina |
| Motore: | 24 motori planetari di VCC | Certificato: | ISO9001, CE |
| installazione: | Orizzontale | Manutenzione: | libero |
| Colore: | Come richiesto | Contraccolpo: | meno di 0,1 gradi |
| Evidenziare: | worm drive gearbox,worm gear motor |
||

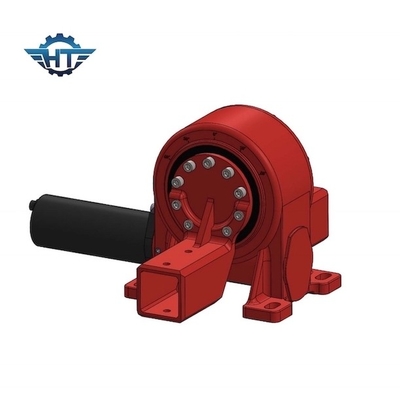

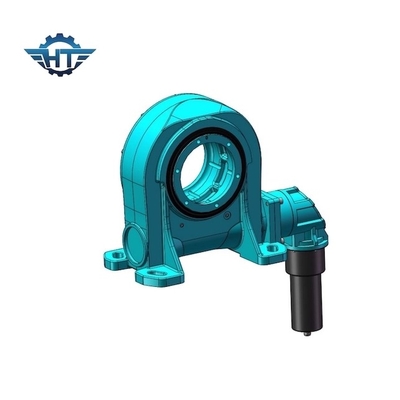

L'ingranaggio a vite certificato CE resistente ha ucciso l'azionamento per il sistema di tracciamento solare del cambio planetario
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
1. Questa serie di prodotti ampiamente si applica nelle parti di giro nel macchinario di costruzione e nei settori produzione energia solari.
2. I driver elevazione/di azimut dei sistemi di tracciamento solari
3. Le rotazioni delle piattaforme girevoli o delle gru in vari tipi di macchinari di costruzione
4. Le parti di rotazione delle attrezzature industriali quali i posizionatori di saldatura
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
