Dettagli:
|
| Modello: | Serie della VE | Rapporto di marce: | 31:1~150:1 |
|---|---|---|---|
| Applicazione: | Energia rinnovabile solare | Luogo di origine: | Changzhou, Cina |
| Motore: | Motore elettrico/motore idraulico/servomotore | Certificato: | ISO9001, CE |
| installazione: | Verticale | Manutenzione: | libero |
| Colore: | Come richiesto | Contraccolpo: | meno di 0,1 gradi |
| Evidenziare: | worm gear slewing ring,worm gear motor |
||

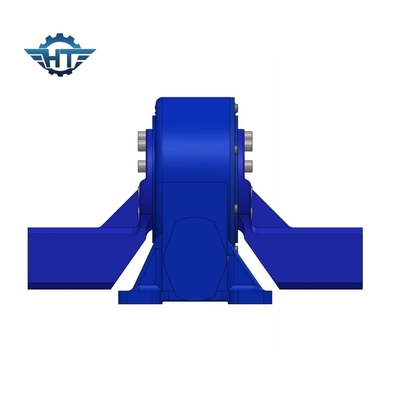

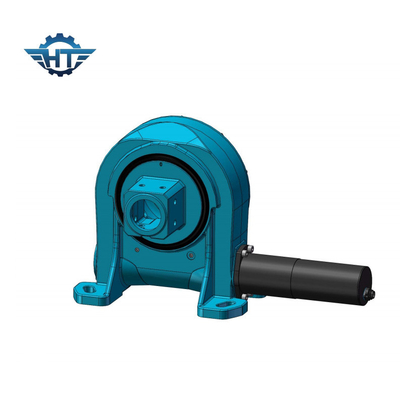

Il singolo ingranaggio a vite di asse montato verticale ha ucciso l'azionamento per energia rinnovabile solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
I nostri azionamenti di vuotamento vengono in varie dimensioni di modello da a 1 pollici a 25 pollici, gamme delle prestazioni da 0,3 a kNm 21. Inoltre abbiamo azionamenti di vuotamento di contraccolpo differente. Gli azionamenti sono ben adattati per le applicazioni che richiedono sia la tenuta del carico che la coppia di torsione rotazionale dalla stessa trasmissione. Possono anche essere fatti con le asce doppie di rotazione, (asce di giro allo stesso tempo) o con gli azionamenti doppi sullo stesso asse, (due filetti che guidano la stessa corona a dentatura interna in un asse) e possono essere montati verticalmente, orizzontalmente o entrambi.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Il riduttore di vuotamento dell'azionamento può essere utilizzato nelle occasioni che richiedono la rotazione completa del cerchio ed i requisiti a bassa velocità. Quando è necessario da raggiungere il maggior trasporto di energia di coppia di torsione, trasmissione di moto di più alta precisione, o scelga un meccanismo con una struttura di corpo compatta e gli più alti requisiti di integrazione, l'azionamento di vuotamento è una buona soluzione.
Persona di contatto: Mr. Tommy Zhang
Telefono: +86-18961639799
