Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Garanzia: | 10 anni |
|---|---|---|---|
| Applicazione: | Inseguitori solari inclinati singolo asse | Giri l'asse: | Singolo asse |
| Servizio: | Progettazione dell'OEM | Imballaggio: | Compensato |
| Motore: | motore elettrico | Sito dell'installazione: | Tetto e campo |
| Evidenziare: | worm gear slew drive,slewing ring gear |
||

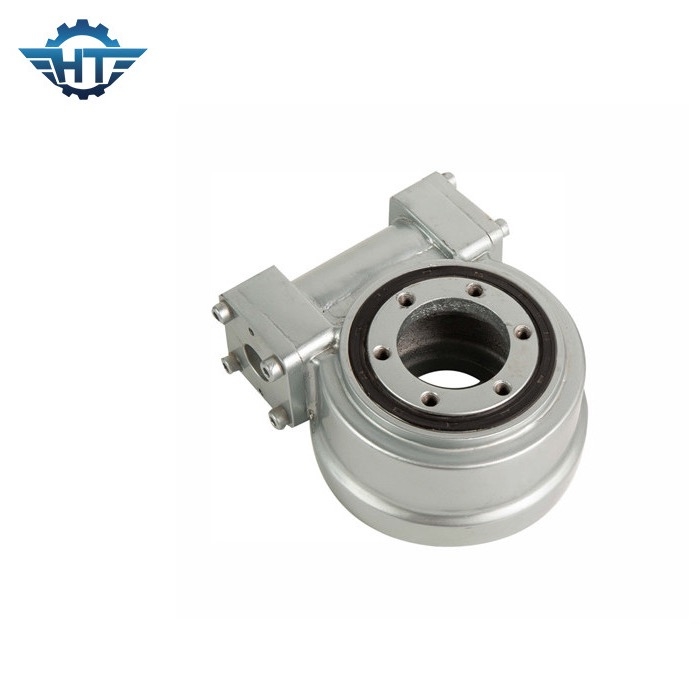

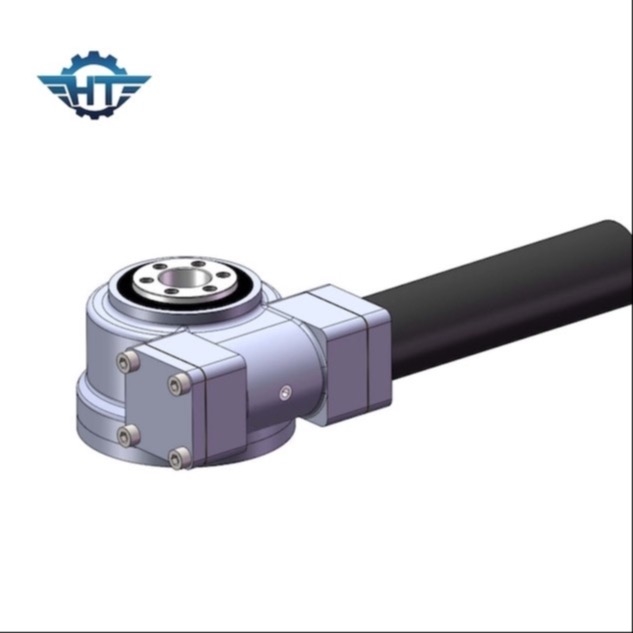

Cambio orizzontale dell'azionamento di pantano per gli inseguitori solari inclinati singolo asse
Ha ucciso la descrizione del cambio dell'azionamento
Il Se ha ucciso l'azionamento è una buona scelta quando il progetto è nelle condizioni di lavoro dure selvagge ed anticorrosivo. È progettato con l'ingranaggio curvo del dente, aumenterà la coppia di torsione dell'uscita con l'andamento privo d'intoppi di una anti-tempesta di sabbia superiore, l'utilizzazione del terreno. L'azionamento di vuotamento di Hangtuo pricipalmente consiste di un cuscinetto di vuotamento, di un ingranaggio a vite, dell'alloggio e di un motore idraulico o elettrico. Corporativo con Hangtuo significa il contatto diretto con gli specialisti tecnici con esperienza, il buon consiglio e gli accordi soddisfatti. Le modifiche per essere adatte alle richieste dei clienti possono essere eseguite rapidamente ed attendibilmente. Nessuna materia volete un adattatore differente essere adatto a per il collegamento del motore dell'ingranaggio, l'asse lunga ed il processo o i colori di verniciatura alternativi. Buone documentazioni come i disegni 3D, lo sviluppo professionale e le prove di un prototipo.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Gli azionamenti di vuotamento possono essere ampiamente usati per il sistema di tracciamento solare, il piatto di CPV, di CSP, di HCPV, del generatore eolico e dell'antenna satellitare. Quei prodotti sono progettati per lunga vita, lavorando nelle condizioni ambientali dure.
I nostri vantaggi
Tempi di reazione rapidi
Esperienza a lungo termine di controllo di intelligente-processo per fabbricazione in serie come pure di sviluppo del prodotto indirizzato al cliente.
Vantaggio del prodotto
L'azionamento di vuotamento del verme della clessidra dell'azionamento di vuotamento (tipo incluso, tipo verticale, tipo doppio di asse, tipo di precisione) è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Qualità stabile
Punti di ispezione critici installati di qualità, posizioni di totale 9 attraverso la pianta. Abbiamo installato i punti di ispezione critici di qualità, facciamo le istruzioni di ispezione di qualità controllare rigorosamente nel processo chiave. Usiamo la calibratura del calibro di misura & di alta precisione.
Prova
Dispositivo avanzato di misura
La misura dovrebbe essere calibrata, controllo e soltanto il calibro qualificato può essere utilizzato.
