Dettagli:
|
| Modello: | 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Applicazione: | Sostegno regolabile del supporto | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore dell'ingranaggio di Hall Sensors | Installazione: | Verticale |
| Colore: | come richiesto | Contraccolpo: | 0.15° |
| Evidenziare: | Auto inverso che chiude pantano a chiave Ring Drive,Anello di Hall Sensor Worm Gear Slewing,Auto inverso che chiude l'azionamento a chiave di pantano del verme |
||

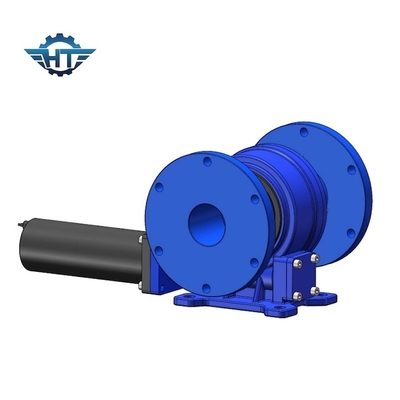

9 pollici di auto inverso che chiude ingranaggio a vite a chiave che vuota Ring For Adjustable Mount Bracket
Auto che chiude descrizione a chiave dell'anello di vuotamento dell'ingranaggio a vite
Un tratto distintivo dell'azionamento rotatorio dell'ingranaggio a vite è la caratteristica fra autobloccante autobloccante e dinamico statico. Quando il ≤ 0,5 del ηA di efficienza della partenza, autobloccante statico esiste. Attualmente, è impossible da guidare il verme girando il cuscinetto di vuotamento. A volte, questa auto-serratura può essere invalidata con una certa forza esterna quale la vibrazione esterna. Attualmente, il verme può essere guidato dal cuscinetto rotatorio di vuotamento. Quando il ≤ di funzionamento 0,5, l'angolo di elica γm=2.5°~4° del η di efficienza meccanica, che può raggiungere autobloccante dinamico (cioè chiusura automatica durante il movimento), che può essere raggiunto contando sullo sforzo del contatto e sull'attrito della superficie del dente.
In molti sistemi di azionamento, autobloccanti è molto importante. In generale, facendo uso dei freni o dei blocchi supplementari è il metodo più comune. Gli ingranaggi autobloccanti non possono completamente sostituire il ruolo dei freni. L'azionamento rotatorio dell'ingranaggio a vite è autobloccante statico. In alcuni casi speciali, quali i terremoti, l'autobloccante è ancora efficace quando c'è una tendenza ad invertire la rotazione. Il nostro azionamento di vuotamento ha caratteristiche dell'inverso autobloccanti a causa delle caratteristiche autobloccanti dell'ingranaggio a vite. Questa caratteristica notevolmente migliora la stabilità del funzionamento ospite e del fattore di sicurezza. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
