Dettagli:
|
| Modello: | 7 pollici | Rapporto di marce: | 57:1 |
|---|---|---|---|
| Applicazione: | termale parabolico | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore passo a passo | Installazione: | Verticale |
| Colore: | come richiesto | Contraccolpo: | meno di 0,03 gradi |
| Evidenziare: | worm drive gearbox,worm gear motor |
||

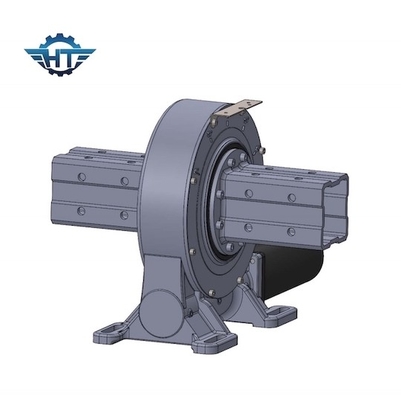

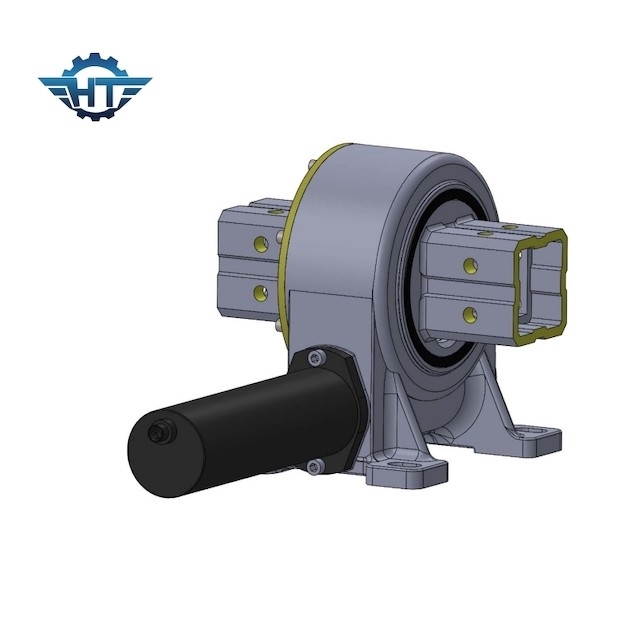

Il verticale hanno montato il cambio incluso di alta precisione della Camera per Fresnel e parabolico
Il verticale ha montato l'azionamento di vuotamento
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra,
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta precisione
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazione
L'ingranaggio ed il verme sono contatto in uno stato della maglia perfetta vicina. Questa volontà a sua volta tiene conto un trasferimento altamente efficiente di forza motrice, una distribuzione di carico uniforme e un livello molto impressionante di precisione di posizionamento nell'azionamento. Le applicazioni più comuni sono a energia solare, energia eolica e vario macchinario a lungo termine dell'inseguimento automatico. dovuto la struttura compatta e la breve catena della trasmissione, l'azionamento rotatorio è più facile da raggiungere il più alta precisione e più facile effettuare il comando digitale, in modo da è inoltre ampiamente usato nel campo dei robot industriali.
