Dettagli:
|
| Tipo: | Alloggiamento chiuso | Materiale: | 42CrMo, 50Mn |
|---|---|---|---|
| Modo del trasporto: | Dal mare, aria, precisa | Effciency: | 40% |
| Modello: | Singolo asse | Rapporto: | 78:1 |
| Grado del IP: | IP66 | Applicazione: | Sistema di tracciamento del pannello solare |
| Evidenziare: | Singolo azionamento di vuotamento di asse del CE,Il singolo vuotamento di asse guida per 12 pollici,Il vuotamento chiuso guida per 12 pollici |
||

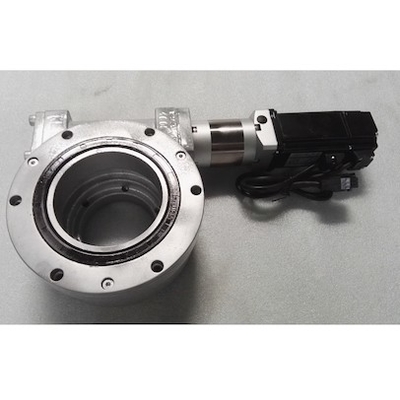

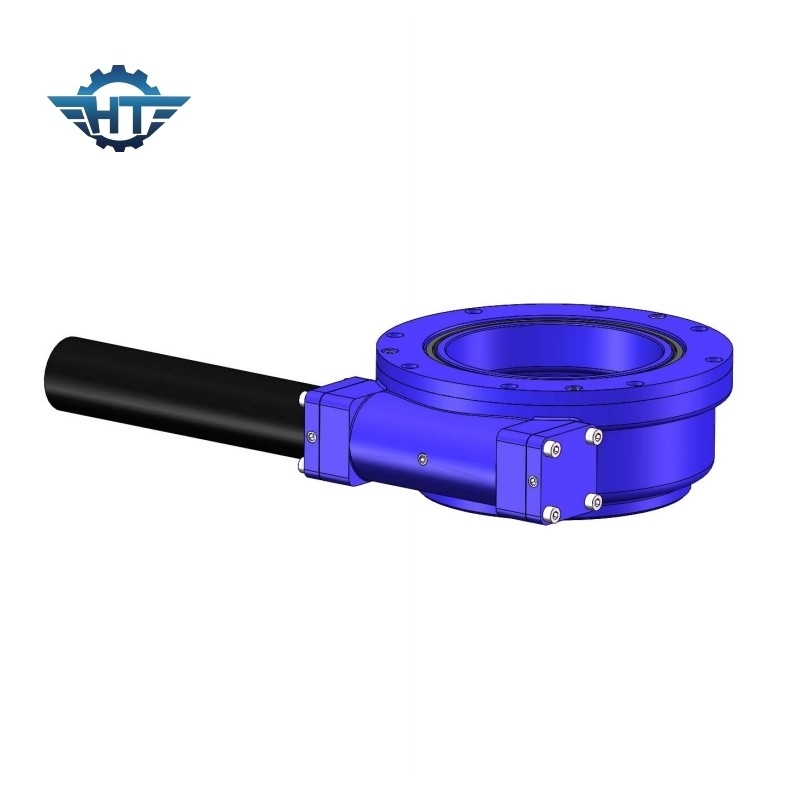

Singoli azionamenti di pantano dell'ingranaggio a vite di asse del CE, 12 pollici di sistema di tracciamento del pannello solare
Il pantano dell'ingranaggio a vite determina la descrizione
Ha ucciso l'azionamento è un nuovo genere di prodotti di pantano, facile montare e risparmiare più spazio. Ha ucciso l'azionamento consiste del verme, anello di pantano, annaffiante, motore ecc. La parte del centro sta vuotando il cuscinetto, così ha ucciso l'azionamento può anche sopportare il caricamento assiale e radiale e di titolo momento allo stesso tempo.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
Singolo sistema di tracciamento di asse
l'inseguimento di Unico asse è facile da formare una struttura del legame, con i vari schemi della disposizione e uno schema elettrico del legame dell'asta di spinta può anche aggiungersi più ulteriormente per ridurre il costo della struttura di potere e del sistema di controllo.
Sistema di tracciamento doppio di asse
Con il sistema di tracciamento di doppio-asse, è difficile da fare uno schema del legame ed il numero delle componenti sarà limitato. Inoltre, dovuto il sistema di tracciamento di doppio-asse, ci sono due attuatori di energia indipendenti. Rispetto al sistema di controllo complesso di unico asse. Ciò crea un problema di manutenzione dell'attrezzatura importuna. E l'investimento è relativamente molto superiore al singolo asse
Confronti completamente le caratteristiche strutturali di manutenzione dell'unico asse orizzontale che seguono, dell'unico asse propenso che seguono e dell'doppio-asse che segue come pure il tasso di aumento di produzione di energia, nelle aree con una latitudine inferiore a 30 gradi, è adatto utilizzare un sistema di tracciamento orizzontale di unico asse o un sistema di tracciamento propenso di unico asse. Le aree con gradi superiori della latitudine i 35 sono adatte a sistemi di tracciamento di doppio-asse.
