Dettagli:
|
| Materiale: | Quarto | Modello: | SDE3» |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Coppia di torsione della potenza nominale: | 600 nanometro |
| Tenuta della coppia di torsione: | 1500 nanometro | Inclinazione della coppia di torsione: | 5800 Nm |
| Efficienza: | 40% | Tipo rotante: | orizzontalmente e verticalmente |
| Evidenziare: | 3 Inch Slew Drive Gearbox,Dual Axis Slew Drive Gearbox,Solar Tracking System Slew Gearbox |
||

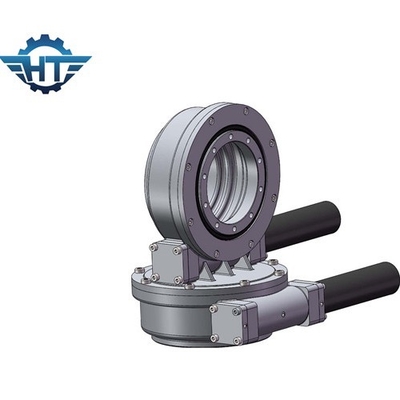

Cambio doppio a 3 pollici dell'azionamento di pantano di asse di alta precisione per il sistema di tracciamento solare 24V
Descrizione doppia del cambio dell'azionamento di pantano di asse
1. il nostro azionamento di vuotamento è ampiamente usato nei sistemi di tracciamento solari, nei veicoli della costruzione speciale, nel macchinario del porto e nei piccoli generatori eolici
2. siamo completamente attrezzatura con tutte le macchine avanzate per una fabbricazione, assemblea, ispezione, processi della prova e pulizia e pittura e linee di mano automatiche di potere.
L'azionamento di vuotamento è la combinazione dell'anello di vuotamento con lo shft del verme della clessidra, che fornisce più contatto di dente, coppia di torsione aumentata dell'azionamento e rotazione più regolare.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Nota: Le dimensioni ed i parametri di cui sopra possono essere aggiornati o il regolato, per le dimensioni più dettagliate ed i parametri, si riferisce prego ai nostri disegni di vendite.
Applicazione
Un azionamento di vuotamento inoltre è chiamato azionamento dell'ingranaggio di vuotamento o riduttore di vuotamento, ecc. È utilizzato tipicamente nell'area aerospaziale, sistemi di energia solare, generatori eolici, costruire e sistema di radiodiffusione satellite il macchinario come le gru del camion e ascensori dell'uomo, ecc. Recentemente anni, è stato utilizzato prosperoso nelle centrali elettriche fotovoltaiche.
Quando un azionamento di vuotamento è utilizzato nell'industria a energia solare, gli utenti devono scegliere ideale secondo l'area reale dei pannelli solari. Nell'azionamento normale e a 3 pollici di vuotamento è adatta a sistema di energia solare venire con un pannello solare di 3 - 5 ㎡, a 7 pollici per il pannello solare del ㎡ 10-17, a 9 pollici per ㎡ 18-30, a 12 pollici per ㎡ 31-45 e a 14 pollici per ㎡ 46-60. Questi sono forniti per il vostro riferimento. Per più specifico e informazione dettagliata, contattimi prego direttamente.
Un azionamento di vuotamento è composto solitamente di anello di vuotamento, un verme, un alloggio fondente e le componenti standard come cuscinetto e bulloni, ecc. Mentre utilizzato nel sistema fotovoltaico della produzione di energia, l'azionamento di vuotamento è usato solitamente congiuntamente al motore planetario del riduttore del motore del riduttore di velocità di CC e di velocità di CA. Mentre utilizzato nell'organizzazione dell'attrezzatura, è usato regolarmente congiuntamente al motore idraulico per funzionare come sistema di azionamento di potere.
FAQ
Q: È voi società per azioni o il produttore?
: Siamo una fabbrica che ci specializziamo nella produzione della presa di vite, cambio smussato, actuaor lineare, vuotamento solare.
Q: Quanto tempo è il vostro termine di consegna?
: Produciamo solitamente entro i 7-60 giorni dopo che il pagamento ha confermato. Se siete urgente, solleciteremo il dipartimento di produzione per voi.
Q: Fornite i campioni? è liberamente o extra?
: Sì, potremmo offrire la tassa del campione gratis ma non paghiamo il costo di trasporto.
Q: Che cosa circa i metodi di pagamento?
: Accettiamo T/T, L/C per il grande importo e la piccola quantità, potete pagarci da Paypal, da Western Union ed ecc.
