Dettagli:
|
| Tipo: | Azionamento verticale di vuotamento | Materiale: | 42CRMN o 50Mn |
|---|---|---|---|
| Applicazione: | Impianto termico solare | Garanzia: | 10 anni |
| Colore: | Cliente richiesto | Dimensione: | A 3 pollici - a 25 pollici |
| Motore: | motore di CC 24V | Caratteristica: | Lunga vita |
| Evidenziare: | Azionamento di pantano dell'ingranaggio a vite del motore elettrico,Azionamento compatto di pantano dell'ingranaggio a vite VE5,Azionamento di pantano dell'impianto termico solare |
||

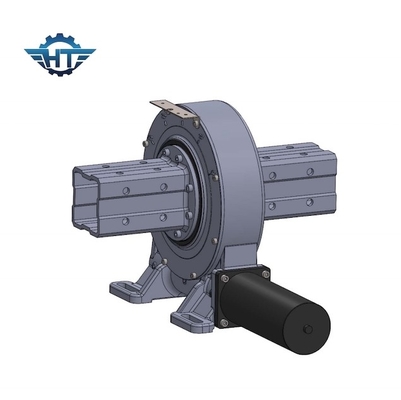

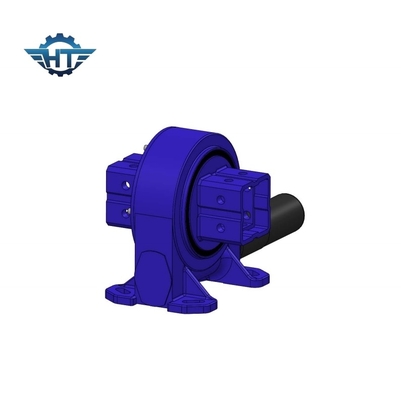

L'ingranaggio a vite compatto VE5 ha ucciso l'azionamento con il motore elettrico per l'impianto termico solare
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
La tecnologia termica solare della produzione di energia della depressione concentra la luce solare sulla linea focale tramite uno specchio di concentrazione parabolico della depressione ed il collettore è installato sulla linea focale. per assorbire l'energia radiante solare dopo la focalizzazione. Dopo che il liquido nel tubo è riscaldato, attraversa lo scambiatore di calore per riscaldare l'acqua per generare il vapore, che è generato per mezzo di un ciclo di espansione del vapore. Il sistema di produzione di energia termica solare della depressione pricipalmente comprende un sistema di raccolta del calore, un sistema di accumulazione termica, un sistema di scambio termico e un sistema della produzione di energia. Il sistema di raccolta del calore pricipalmente è composto di calore che raccoglie il tubo, una superficie di raccolta dello specchio, una struttura portante e un sistema di controllo. Gli azionamenti di pantano sono la parte fondamentale nella struttura portante.
Parametri degli azionamenti di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. il grasso era stato riempito prima della fabbrica
4. Installazione semplice
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione backholding, adatta ad installazione verticale
9. Manutenzione bassa
