Dettagli:
|
| Materiale: | Quarto | Modello: | SE14" |
|---|---|---|---|
| Rapporto di marce: | 85:1 | Coppia di torsione della potenza nominale: | 6550 Nm |
| Tenuta della coppia di torsione: | 68000 Nm | Inclinazione della coppia di torsione: | 54200 Nm |
| Carico assiale: | kN 680 | Carico radiale: | kN 230 |
| Evidenziare: | solar tracker drive,slewing gear |
||

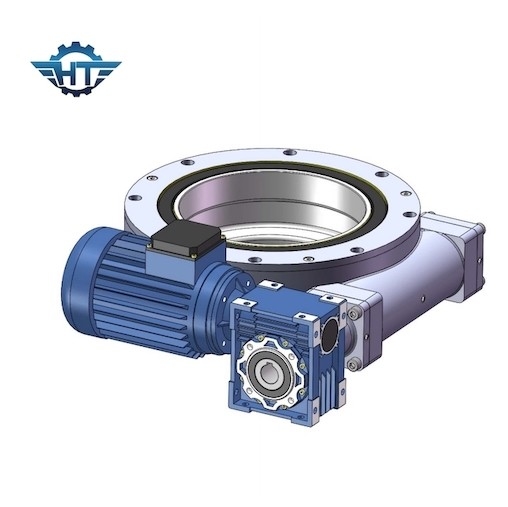

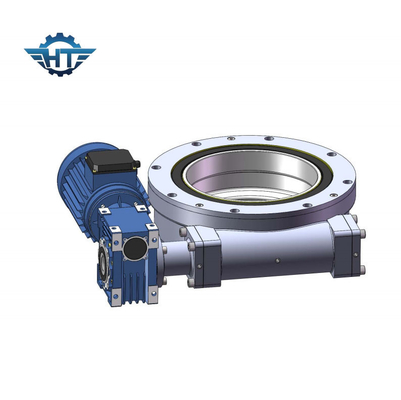

14 pollici di grande azionamento idraulico di pantano per le gru e le macchine della costruzione
Descrizione idraulica dell'azionamento di pantano
1. Tipo del dente: Dente elicoidale
2. sopportare carico: carico leggero
3. tipo di azionamento: Azionamento del motore
4. modulo: 5/3.75
5. numero degli alberi a vite continua: 1
6. rapporto di marce: 85: 1
7. efficienza: 40%
8. ingranaggi autobloccanti: SÌ
9 pesi: 63 chilogrammi
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Nota: Per le dimensioni più dettagliate ed i parametri, riferisca prego ai nostri disegni di vendite.
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
