Dettagli:
|
| Materiale: | Quarto | Modello: | SDE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Tenuta della coppia di torsione: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Installazione: | Asse doppio montato | Colore standard: | come richiesto |
| Evidenziare: | worm gear slewing ring,worm gear motor |
||

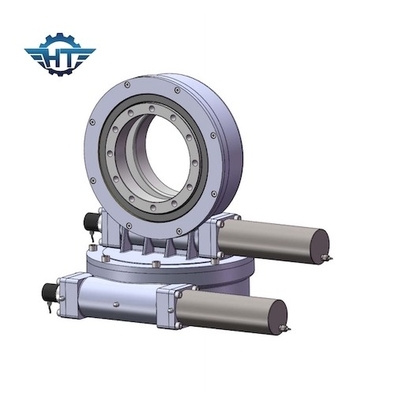

L'inseguitore solare dell'ingranaggio a vite continua doppio di asse ha ucciso l'azionamento per l'inseguimento pieno del cerchio
Descrizione dell'azionamento di pantano dell'ingranaggio a vite continua
I sistemi di tracciamento solari comprendono il sistema di tracciamento solare di singolo asse ed il sistema di tracciamento solare di asse doppio. Il sistema di tracciamento solare di singolo asse comprendere singolo sistema di tracciamento inclinato e piano.
Per un sistema di tracciamento solare di asse doppio, in base alla struttura del sostegno del differenct, tre tipi di soluzioni degli azionamenti di pantano hanno potuto applicarsi:
1. azionamenti di pantano di asse di orizzontale di uso due singoli (tipo del Se).
2. orizzontale di uso uno (tipo del Se) e un altro verticale (tipo della VE).
3. usi un azionamento doppio di pantano di asse. (Tipo di SDE)
Tutte quelle soluzioni possono raggiungere l'inseguimento del sole sia verticalmente che orizzontalmente, che significa l'inseguimento del sole continuamente con luce solare diretta.

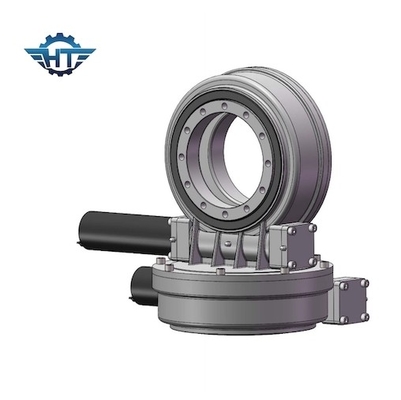

SDE7 ha ucciso l'azionamento applicato in sistema di tracciamento solare di asse doppio
| Nome di prodotto | SDE7 ha ucciso gli azionamenti |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Un motore da 12/24/48 di VCC; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; CPV/HCPV; Piatto solare; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
| Quadrato raccomandato del pannello | 30 metri quadri |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
