Dettagli:
|
| Modello: | A 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Preciso: | ≤ 0,1 |
| Driver: | Motore elettrico | Tipo: | Verticale montato |
| Applicazione: | Inseguitore solare | Colore: | Come richiesto |
| Evidenziare: | Azionamento verticale di pantano dell'ingranaggio a vite,L'ingranaggio a vite ha ucciso l'azionamento a 9 pollici,azionamento montato verticale di pantano dell'ingranaggio a vite |
||

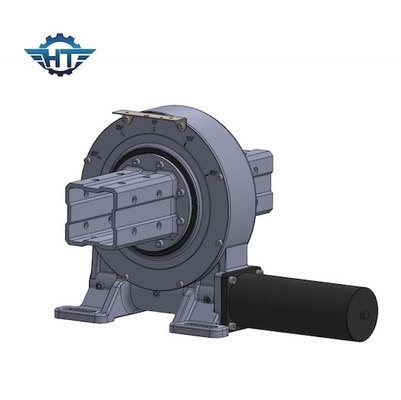

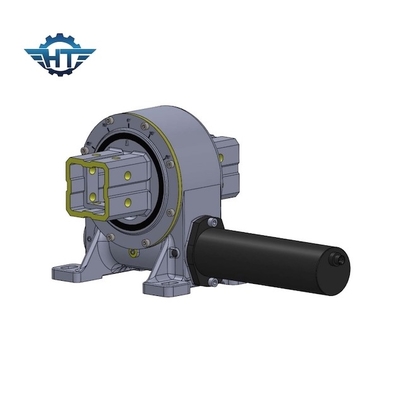

L'ingranaggio a vite verticale a 9 pollici ha ucciso l'azionamento per il sistema di tracciamento solare di alta coppia di torsione
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
Anello di vuotamento che sopporta una soluzione compatta con l'alta trasmissione, consistente di un anello di vuotamento con l'ingranaggio esterno, combinato con un albero a vite continua innestato contiguo. Dal gearset autobloccante, non c'è nessuna rottura sul motore movente. Inoltre disponibile con i motori innestati planetari direttamente montati. Azionamento-più alta usura-resistenza del verme dell'azionamento dell'ingranaggio a vite, che può caricare la forte coppia di torsione dell'uscita e la inclinazione della coppia di torsione di momento con la prestazione buona della stabilità e dell'affidabilità. L'ingranaggio a vite continua è inoltre disponibile per il più alto campo preciso d'inseguimento.
Parametri delle serie della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Giri di ±60°, interno di arresto duro
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
Applicazione
Le applicazioni includono gli inseguitori solari, generatori eolici, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatori, ascensori e generatori eolici automobilistici, piatti, antenna satellitare ecc.
