Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE9 |
|---|---|---|---|
| Rapporto di marce: | 61:1 | Coppia di torsione della potenza nominale: | 6100 nanometro |
| Tenuta della coppia di torsione: | 36000 nanometro | Inclinazione della coppia di torsione: | 16300 nanometro |
| Marchio di fabbrica: | Neutrale, OEM, ha personalizzato | Colore standard: | RAL 9006 |
| Evidenziare: | Pantano verticale Ring Drive 9",La metropolitana 110 ha ucciso Ring Drive,Azionamento sopportante 9" di vuotamento verticale |
||

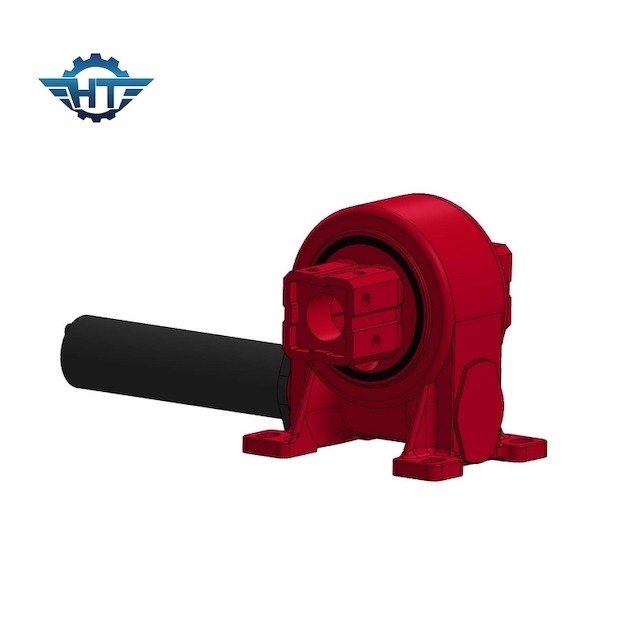

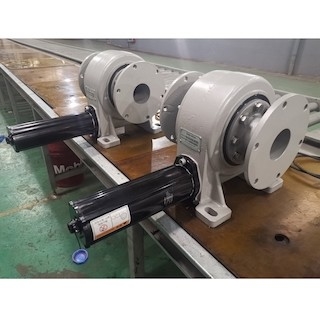

Verticale 9 pollici che vuotano azionamento con la dimensione 110 della metropolitana per il singolo sistema di tracciamento di asse
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Gli azionamenti di vuotamento di unico asse VE9 possono girare intorno un asse e sono di coppia nominale differente e di tenuta e della inclinazione del momento. Possiamo fornire sia il tipo di tipo corrente che su misura basato sui requisiti dei clienti. È il più facile da installare ed il più comunemente usato. L'azionamento di vuotamento VE7 offre il montaggio verticale e un azionamento pieno-incluso in un'unità ad alta potenza.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi del prodotto
1. Alta coppia di torsione backholding
2. Autobloccante per migliorare la sicurezza del sistema di tracciamento solare
2. Interno di arresto duro
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico e per minimizzare contraccolpo
