Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | 21 pollice |
|---|---|---|---|
| Rapporto di marce: | 125:1 | Efficienza: | 40% |
| Precisione: | ≤0.15 | Driver: | motore elettrico |
| Colore: | Richiesto | Applicazione: | Uso industriale |
| Evidenziare: | Alto azionamento di pantano dell'ingranaggio a vite di coppia di torsione IP66,L'ingranaggio a vite ha ucciso l'azionamento 21 pollice,vuotamento sopportando azionamento 21 pollice |
||

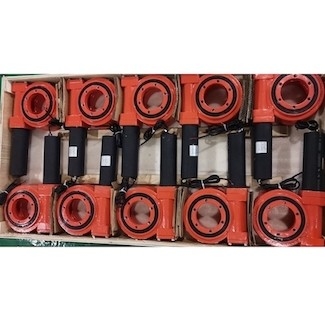

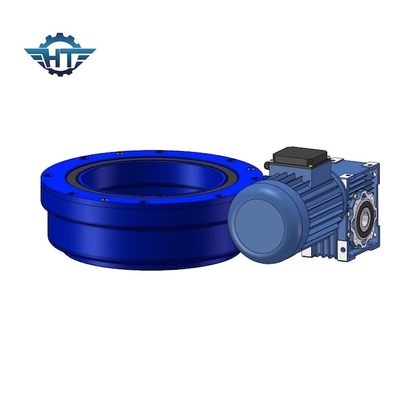

Azionamento di pantano dell'ingranaggio a vite IP66, 21 pollice coppia di torsione di grande dimensione di alta per i generatori eolici
Descrizione dell'azionamento di pantano dell'ingranaggio a vite
I nostri cuscinetti dell'anello di vuotamento sono pronto--installano i giunti rotanti per autolubrificante, funzionamento a secco. Il designe è basato sui materiali senza manutenzione. Inoltre, l'alta valutazione IP66 può farle utilizzati nelle domande con le temperature elevate, l'umidità, prodotti chimici e perfino di trasformazione dei prodotti alimentari.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Inclinazione Coppia di torsione (kN.m) |
Tenuta Coppia di torsione (kN.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza | Precisione (grado) |
IP | Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammo) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
I cuscinetti di vuotamento dell'energia eolica hanno generalmente il tipo quattro punti della palla del contatto di unico fila, il tipo quattro punti della palla del contatto di doppio fila, il tipo del inter-rullo, il tipo a tre file del rullo, ecc. Fra loro, il tipo quattro punti cuscinetto della palla del contatto di unico fila di vuotamento ha una prestazione completa più a basso costo ed alta; il cuscinetto di vuotamento della palla di doppio fila ha tempo di impiego lungo, la forte portata, la resistenza bassa di vuotamento, grande usura permissibile e non richiede l'alta base di montaggio, ma la sua accuratezza di moto è bassa; il cuscinetto di vuotamento del inter-rullo ha l'alta precisione, la lunga vita, l'alta capacità di carico dinamica, ma gli alti requisiti di rigidità bassa e precisione e l'effetto marginale è incline si presenta quando il rullo e la canalizzazione sono in contatto, con conseguente sforzo reale del bordo ben maggior dello sforzo di progettazione; il tipo a tre file cuscinetti del rullo di vuotamento ha generalmente una capacità di carico statica molto alta.
