Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE7 |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Coppia di torsione della potenza nominale: | 6120 Nm |
| Tenuta della coppia di torsione: | 39000 Nm | Inclinazione della coppia di torsione: | 10 kNm |
| Efficienza: | 40% | Colore standard: | Come richiesto |
| Evidenziare: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

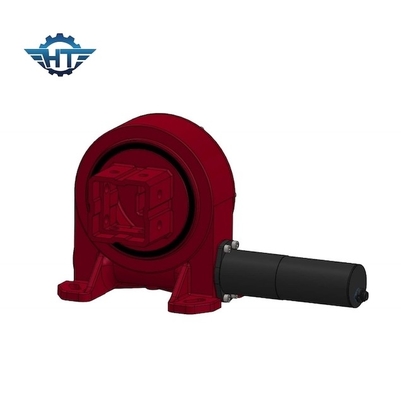

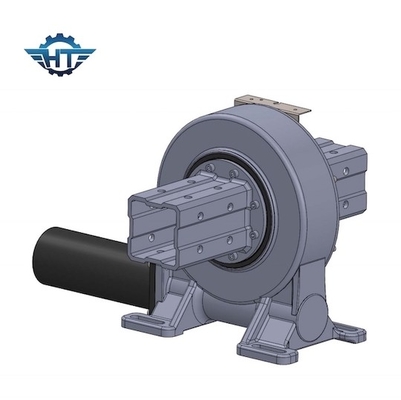

Azionamento di pantano dell'ingranaggio a vite della clessidra per sistema di tracciamento di asse della metropolitana quadrata di 120mm il singolo
Descrizione dell'azionamento di pantano dell'ingranaggio a vite della clessidra
Gli azionamenti di vuotamento di unico asse VE7 girano intorno un asse. L'azionamento di vuotamento VE7 con il motore dell'ingranaggio 24vdc può essere destinato affinchè la dimensione differente si adatti per tutti i tipi di tubi principali. È inoltre un prodotto standard, il più facile installare ed il più comunemente usato. L'azionamento di vuotamento VE7 offre il montaggio verticale e un azionamento pieno-incluso in un'unità ad alta potenza.
Parametri degli azionamenti di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Alta coppia di torsione backholding
2. Autobloccante per migliorare la sicurezza del sistema di tracciamento solare
2. Interno di arresto duro, gamma da +60°~-60°, se i clienti hanno un rotaion richiesto l'applicazione 360°, abbiamo tipo dell'uscita della flangia da fornire
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico e per minimizzare contraccolpo
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Applicatons
I cuscinetti dell'azionamento di vuotamento sono trovati solitamente nell'applicazione come: generatori eolici, trasportatori dell'onere gravoso, inseguitori solari, gru del porto, attrezzature idrauliche, dispositivi di sterzo della gru, sistemi di automazione, manipolatori dell'onere gravoso, deviazione della rotta e tavole di controllo del passo.
Q&A
1. Come posso scegliere?
Specifichi prego la dimensione del diametro di ruota, la larghezza, la tensione, il potere e la velocità a vuoto dei motori richiesti.
2. Potrei prelevare i campioni per verificare in anticipo la qualità ed il mercato?
Sicuro, benvenuto prelevare i campioni per verificare la nostri qualità e servizio.
3. Che cosa è il costo complessivo per i campioni?
Il campione totale del cost= del campione ha costato + trasporto
Vi daremo il migliore costo di spedizione dopo che scegliete i motori adatti dell'ingranaggio
4. Come spedite i campioni?
La considerazione della quantità del campione non è grande, noi i campioni della nave appoggio dallo SME, dal TNT o da Fedex
5. Che cosa è la vostra quantità di ordine minimo?
10 insiemi dopo che campioni confermati
6. Che cosa è il vostro termine di consegna?
Per i campioni standard: entro 7 giorni; per gli ordini in lotti: entro 25 giorni.
