Dettagli:
|
| tipo: | Azionamento di vuotamento | Materiale: | Quarto |
|---|---|---|---|
| Applicazione: | Sistema di energia solare | Garanzia: | 10 anni |
| Colore: | Cliente richiesto | DIMENSIONE: | A 6 pollici |
| Motore: | 24V | Caratteristica: | Lunga vita |
| Evidenziare: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |
||

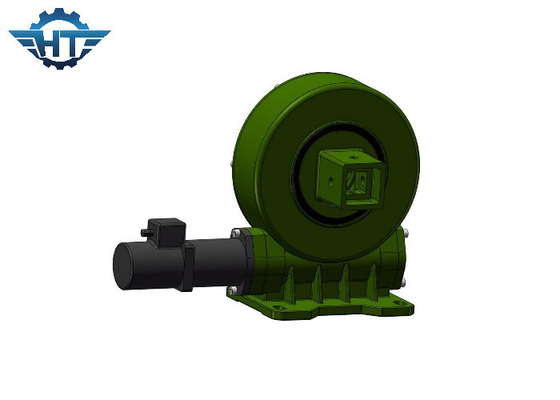

Azionamento di vuotamento dell'ingranaggio a vite della busta VE6 per il sistema di tracciamento solare di singolo asse orizzontale
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite della busta
Negli ultimi anni, sempre più l'attenzione è stata pagata allo sviluppo di protezione a basso tenore di carbonio e dell'ambiente e di energia rinnovabile. Come fonte di energia pulita e non inquinata, l'energia solare ha una prospettiva molto vasta dello sviluppo e si è trasformato in in un'energia verde che tutti i paesi stanno facendo concorrenza per svilupparsi. Tuttavia, l'energia solare ha col passare del tempo problemi quali densità bassa, il intermittentness ed i cambiamenti continui nella direzione e nell'intensità leggere. I pannelli solari tradizionali principalmente sono installati in un modo fisso, cioè, i pannelli sono riparati ad un determinato angolo e non cambiano con la posizione del sole, che colpisce seriamente l'efficienza di conversione fotoelettrica. Il potenza di uscita del generatore solare sarà ridotto verticalmente di circa 10% dovuto la riduzione dell'incidente di energia radiante. Durante tutto l'anno, primavera, l'estate, autunno e l'inverno, a partire dal giorno alla notte, l'aumento e la regolazione del sole e l'angolo dei raggi del sole cambiano continuamente. Di conseguenza, come cambiare l'angolo del pannello di batteria con l'inclinazione della luce per aumentare il tasso di conversione fotovoltaico. Ciò richiede l'uso di un dispositivo rotatorio dell'azionamento, che può cambiare la posizione e l'angolo del pannello di batteria per raggiungere l'intensità del perpendicolare dei raggi del sole all'intensità della luce della luce del pannello di batteria, quindi aumentante il tasso di conversione fotovoltaico. Così il sistema di tracciamento gioca un ruolo e un'applicazione importanti del cuscinetto di vuotamento nel dispositivo solare dell'azionamento di vuotamento.
Il dispositivo dell'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, composto solitamente di cuscinetti di vuotamento, di vermi, di motori, di coperture e di altre parti. Non solo ha le funzioni di collegamento, della rotazione e di supportare dei cuscinetti di vuotamento, ma inoltre ha la struttura compatta e la coppia di torsione dell'uscita di ingranaggio a vite continua. I vantaggi di grande, trasmissione stabile, il tempo di impiego lungo, l'installazione facile, un gran numero di economia di spazio dell'installazione, manutenzione facile, possono notevolmente comprimere i costi.
Il dispositivo dell'azionamento di vuotamento salva il tempo dell'installazione dell'utente a causa dell'operazione modulare e la funzione centralizzata inoltre facilita la progettazione del progettista. Attualmente, è ampiamente usata in robot industriali, nella generazione di energia solare ed in altri campi.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristiche
1. Giri da 0~180°
2. Colleghi un motore di azionamento a sinistra o la destra
3. grasso riempito prima della fabbrica
4. Installazione semplice
5. Manutenzione bassa
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Alta coppia di torsione backholding, adatta ad installazione verticale
