Dettagli:
|
| Rapporto di marce: | 57:1 | Tipo: | Chiuso |
|---|---|---|---|
| Applicazione: | Energia solare | Motore: | motore idraulico o motore elettrico |
| Grado del IP: | IP66 | Colore: | come richiesto |
| Effciency: | 40% | Installi il metodo: | orizzontale o verticale |
| Evidenziare: | hydraulic slew motor,slewing gear |
||

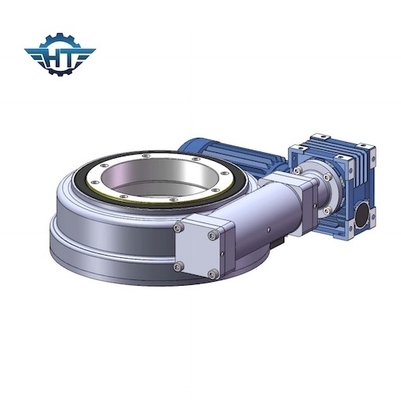

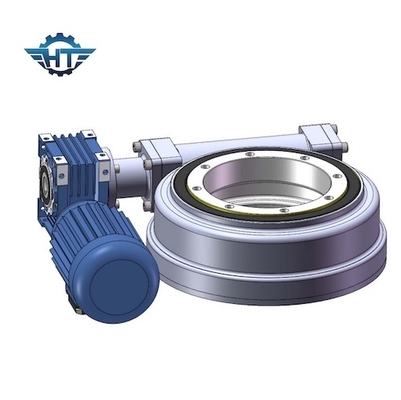

Il CE incluso IP66 ha certificato l'azionamento elettrico di pantano con progettazione compatta e l'auto che chiudono la caratteristica a chiave
Descrizione elettrica dell'azionamento di pantano
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse o in asce multiple insieme. Gli azionamenti di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio finito.
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento. Consiste solitamente di un cuscinetto di vuotamento, di un verme, di un motore, di un'intelaiatura, ecc. Presenta i vantaggi di grande, trasmissione stabile, tempo di impiego lungo, installazione facile, risparmia molto spazio dell'installazione, facile mantenere e può notevolmente comprimere i costi.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Caratteristiche
1. Rotazione 360 gradi
2. Il collegamento di un motore di azionamento dalla sinistra o dalla destra, il motore può essere motore passo a passo, servomotore, motore idraulico ecc
3. Non necessario regolare lo spazio d'innesto
4. Il grasso era stato riempito prima della fabbrica
5. Installazione semplice e manutenzione bassa
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
