Dettagli:
|
| Materiale: | Quarto | Modello: | VE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 7320 nanometro |
| Tenuta della coppia di torsione: | 3,9 kNm | Inclinazione della coppia di torsione: | 8 kNm |
| Efficienza: | 40% | Colore standard: | Come richiesto |
| Evidenziare: | single axis solar trackers slew gearbox,horizontal solar trackers slew gearbox,motor driven slew gearbox |
||

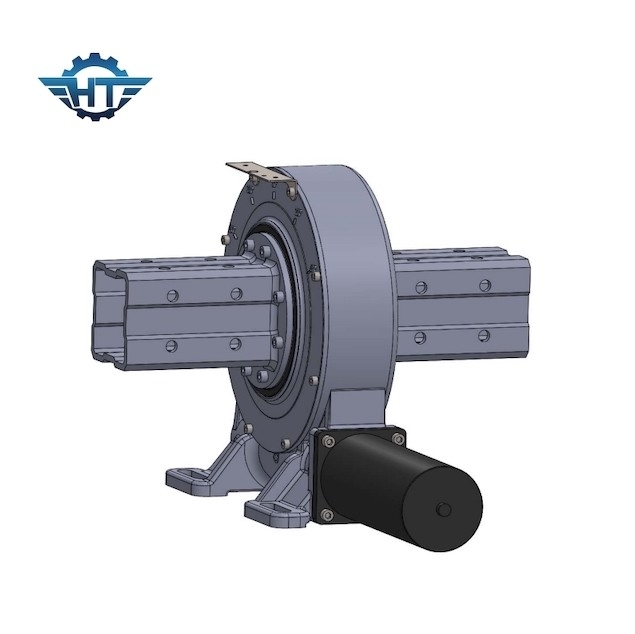

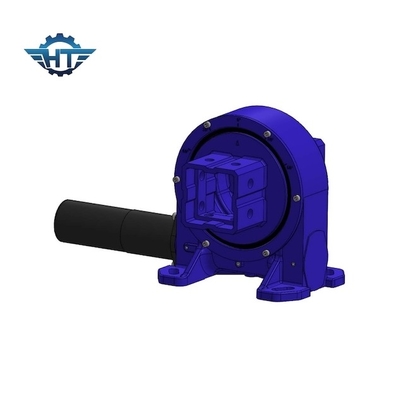

Singolo azionamento verticale di vuotamento di asse VE7 per il sistema di tracciamento solare automatico di PV
Singola descrizione dell'azionamento di vuotamento di asse
Ci sono molti nomi per l'azionamento di vuotamento e non c'è attualmente nome unificato, se sono chiamati: dispositivo dell'ingranaggio di vuotamento, azionamento di vuotamento, riduttore di vuotamento, unità di azionamento di vuotamento, ecc. Il dispositivo è composto di verme, di ingranaggio, di alloggio, di motore e di altre componenti. L'azionamento di vuotamento può essere diviso basicamente in un singolo ingranaggio a vite continua ed in un doppio azionamento di vuotamento dell'ingranaggio a vite continua. È basato su un cuscinetto di vuotamento, ha un forte momento del capovolgimento ed usa una trasmissione altamente resistente all'uso dell'ingranaggio a vite. La trasmissione regolare rende il dispositivo dell'utente più affidabile. Adotta un ingranaggio a vite continua, il contatto del multi-dente può determinare un più grande carico ed inoltre ha una funzione autobloccante statica. Il dispositivo può anche essere ampiamente usato nel macchinario di costruzione e nei nuovi campi di energia quali i camion a base piatta resistenti, le gru del contenitore, le gru camion-montate, i veicoli di funzionamento ad alta altitudine, i sistemi della generazione di energia solare, ecc.
Parametri degli azionamenti di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Caratteristiche
1. Grado di rotazione ±60 o 360 gradi.
2. Connnet del motore a sinistra o la destra,
3. Nessuna necessità di regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Installazione semplice e manutenzione bassa, ogni 5 anni.
5. Utilizzazione razionale dello spazio
6. L'ingranaggio autobloccante, quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta precisione
9. Grado di protezione IP66
La nostra forza
materiale 1.Raw dai fornitori affidabili;
il processo 2.Production è nell'accordo rigoroso con il sistema di gestione della qualità ISO9001;
controllo di qualità di in-processo 3.Strict ed ispezione 100% del prodotto finito prima della consegna;
le ispezioni del prodotto del partito 4.Third sono accettabili su richiesta del cliente.
5.Adoption del processo standardizzato di progettazione e di APQP, PPAP, FEMA per analisi di applicazione.
Servizi
1. Servizio dell'OEM
2. Forniamo i prodotti standard ed i prodotti non standard;
3. Forniamo i campioni su misura, i disegni su misura, servizi di tracciato ed altri di porta in porta;
4. Forniamo una gamma completa di servizi, compreso progettazione, l'elaborazione, l'imballaggio, il trasporto, ecc.
Imballaggio & spedire
1. Materiale da otturazione con l'olio inossidabile
2. Imballaggio con gli strati protettivi
3. Riparato nella cassa del compensato, pallet, struttura d'acciaio
