Dettagli:
|
| Materiale: | Quarto | Modello: | VE7» |
|---|---|---|---|
| Rapporto di marce: | 51:1 | Colore standard: | RAL 9006 |
| Coppia di torsione normale dell'uscita: | 5100 Nm | Tenuta della coppia di torsione: | 39 kNm |
| Inclinazione della coppia di torsione: | 5 kNm | Coppia di torsione di max: | 7650 Nm |
| Evidenziare: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

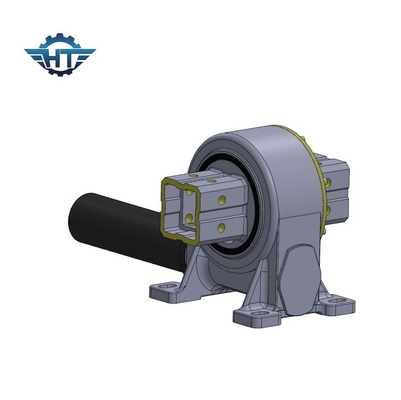

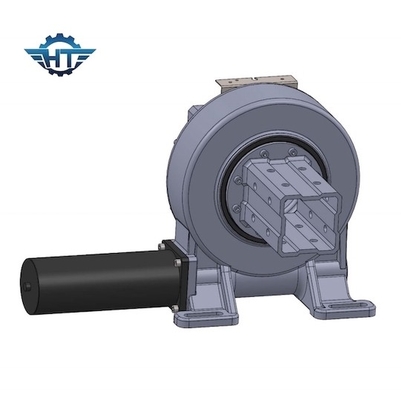

Azionamento solare di pantano di alto asse verticale di coppia di torsione VE7 singolo per il sistema di tracciamento inclinato
descrizione solare dell'azionamento di pantano di asse del ingle
L'asse di rotazione dell'unico asse obliquo che segue il sostegno è installato ad un angolo di inclinazione al piano orizzontale e gira intorno ad un asse unidimensionale. La direzione dell'asse di rotazione è nord-sud, di modo che la superficie di ricezione del modulo fotovoltaico è come perpendicolare all'angolo d'incidenza di luce solare come possibile nella direzione unidimensionale.
Parametri degli azionamenti di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Vantaggi
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. Avvolgimento dell'interno dell'ingranaggio a vite continua
4. Multi contatto di dente per assicurare alto carico
5. Funzione autobloccante
Caratteristiche
1. Alta uscita di coppia di torsione nelle circostanze a bassa velocità, che possono trasmettere la forza assiale completa, la forza radiale ed il capovolgimento del momento
2. Modo elicoidale dell'ingranaggio a vite continua e dell'ingranaggio. Buona economia, forte flessibilità nella dimensione assiale
3. Verme della clessidra della busta, contatto del multi-dente, forte capacità portante
4. Rapporto di densità di rendimento elevato
5. Prestazione autobloccante o aggiungere il freno dell'input
6. Piccolo rapporto di spazio, installazione conveniente e smontaggio
7. Forme di uscita differenziate
8. Preregoli il valore di lacuna ed installi direttamente sulla macchina
9. IP66
Servizi su misura
1. Progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
