Dettagli:
|
| Modello: | VE9 | RAPPORTO DI MARCE: | 61:1 |
|---|---|---|---|
| Applicazione: | Sistema di tracciamento di calore solare | Luogo di origine: | Changzhou, Cina |
| Struttura: | Ingranaggio a vite senza fine elicoidale | Certificato: | ISO9001, CE |
| installazione: | Verticale installato | Contraccolpo: | <0.1° |
| Evidenziare: | Azionamento compatto di vuotamento del cambio del verme,Azionamento di vuotamento del cambio del verme di 60 KN,Azionamento di vuotamento del sistema di tracciamento di calore solare |
||

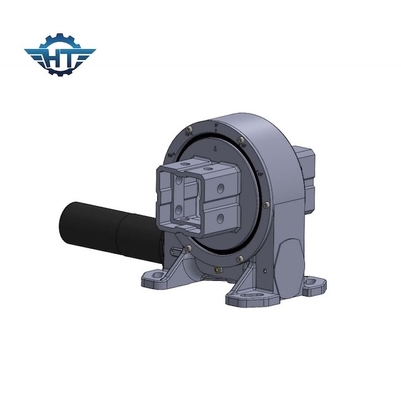

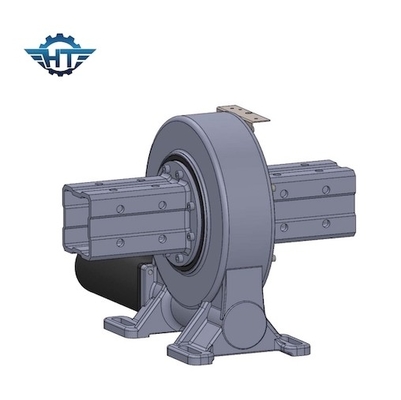

Azionamento di vuotamento del cambio del verme del compatto VE9 per il PV, CPV, sistema di tracciamento di calore solare di CSP
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Funzione: Gli azionamenti di vuotamento funzionano con la tecnologia standard del verme, in cui il verme sull'asse orizzontale funge da driver per l'ingranaggio, in generale, l'asse è guidato dal motore elettrico dell'ingranaggio.
Rapporto di marce: La rotazione del verme orizzontale gira un ingranaggio circa un perpendicolare di asse nell'asse di vite. Questa combinazione riduce la velocità dell'unità determinata ed inoltre moltiplica la sua coppia di torsione; aumentandola proporzionalmente come le diminuzioni di velocità. Il rapporto della velocità delle assi dipende dalla relazione del numero dei fili dal verme al numero dei denti nella ruota elicoidale o nell'ingranaggio.
Parametri degli azionamenti di vuotamento della VE
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sì | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sì | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sì | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sì | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sì | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sì | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sì | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sì | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sì | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sì | 251 |
Parametri tecnici dell'azionamento di vuotamento VE9
| Modello | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Alloggio chiuso, IP66 |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 7320 N.m |
| Inclinazione della coppia di torsione di momento | K 16,3 N.m | Tenuta della coppia di torsione | 55 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 61:1 | Efficienza | 40% |
Applicazioni
Le applicazioni dell'azionamento di vuotamento includono gli inseguitori solari, CSP, CPV, generatori eolici, piatti del radar e del satellite, gru del camion, ascensori dell'uomo, attrezzature pratiche, collegamenti idraulici dell'attrezzatura, attrezzature dello strumento dell'olio, operatori della gomma, zappatore s e ascensori automobilistici ecc.
