Dettagli:
|
| Rapporto di marce: | 102:1 | Caratteristica: | Alloggiamento chiuso |
|---|---|---|---|
| Applicazione: | Inseguimento di PV | Servizio dell'OEM: | Disponibile |
| Driver: | motore elettrico | Classe del IP: | IP66 |
| Colore: | come richiesto | Accuratezza: | 0.15° |
| Evidenziare: | hydraulic slew motor,solar tracker drive |
||

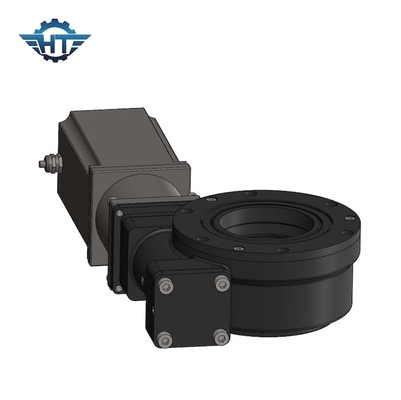

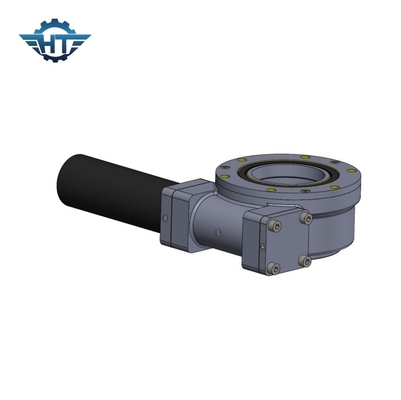

L'orizzontale ha montato l'azionamento elettrico di pantano con la funzione di chiusura di auto per l'inseguimento di PV
Descrizione elettrica dell'azionamento di pantano
Il dispositivo dell'azionamento di pantano può essere diviso basicamente nel singolo dispositivo dell'azionamento di pantano dell'ingranaggio a vite continua e nel doppio dispositivo dell'azionamento di pantano del verme.
Il prodotto può essere usato per il trasportatore dello schermo piatto, la gru e la singola gru di colonna, ascensore che di sollevamento, con la gru dell'automobile, il veicolo aereo, l'energia solare di crociera del giorno, l'attrezzatura di automazione e l'altra attrezzatura meccanica. Nell'industria fotovoltaica solare della produzione di energia, gli azionamenti di pantano sono forniti generalmente di motore planetario del motore di CC o del riduttore di CA ed il motore idraulico è utilizzato come il sistema del dispositivo di presa di forza sul macchinario di costruzione.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazione
Questo azionamento idraulico di vuotamento adotta la progettazione compatta, che facilita sia l'installazione che la manutenzione. Tutti questi vantaggi rendono l'azionamento di vuotamento adatto a vari veicoli della costruzione, gli escavatori del cingolo, i veicoli aerei della piattaforma, veicoli cingolati, ecc.
