Dettagli:
|
| Modello: | 14 pollici | Rapporto di marce: | 85:1 |
|---|---|---|---|
| Applicazione: | Gru telescopiche dell'asta | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore idraulico, servomotore | Installazione: | Orizzontale, verticale |
| Colore: | come richiesto | Contraccolpo: | <0.1° |
| Evidenziare: | Asta telescopica Crane Hydraulic Slew Drive,Ha ucciso l'azionamento per l'inseguitore solare 14",Azionamento 14" di vuotamento del servomotore |
||

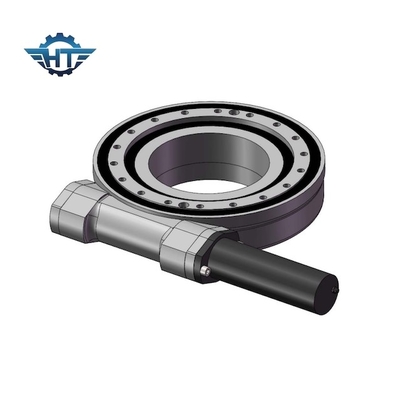

Azionamenti idraulici dell'ingranaggio a vite SE14 per Marine Slewing Telescopic Boom Cranes
L'ingranaggio a vite idraulico SE14 determina la descrizione
Ha ucciso l'azionamento: SE14
Dimensioni: 900*620*140 millimetro
Peso: 62 chilogrammi
Termini di pagamento: CATENA DELL'OROLOGIO Shanghai
Termine di consegna: 10-15 giorni
Materiale: 50Mn, 42CrMo
Il nostro azionamento SE14 di vuotamento è alimentato con la tecnologia del verme della clessidra per coppia di torsione massima dell'ingranaggio e la rotazione più regolare. Le applicazioni tipiche dell'azionamento di pantano comprendono l'industria solare, gru del camion, ascensori dell'uomo ed attrezzature pratiche, collegamenti idraulici, attrezzature dello strumento dell'olio, gru marine, operatori della gomma, zappatore s e ascensori automobilistici, ma gli azionamenti di pantano sono utilizzati in molte altre applicazioni che richiedono la tenuta del carico e la capacità rotazionale. Offriamo i modelli differenti dell'azionamento di pantano con differenti capacità di carico di momento. Gli azionamenti standard di pantano misura con un alloggio aperto e un singolo albero a vite continua autobloccante della clessidra. Una volta che l'input di alimentazione è restituito a persona neutrale, l'albero a vite continua chiuderà il carico a chiave nella posizione senza richiedere alcun dispositivo di frenatura esterno.
L'azionamento di pantano può essere con l'ingranaggio a vite, l'ingranaggio cilindrico, ingranaggi conici. Ed anche per l'anello interno di vuotamento, può essere anello di vuotamento della palla di unico fila ed anche può essere anello di vuotamento della palla di doppio fila. Quello con la doppio fila può prendere molto più carico. Può essere scelto dipendeva dalla vostra applicazione.
Modello Performance Parameters del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione |
Tenuta |
Assiale |
Parte radiale |
Rapporto | Efficienza |
Precisione |
IP |
Tep di lavoro |
Autobloccante |
Peso |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 6 |
| 3" | 806 | 1,5 | 3 | 30 | 16 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 21 |
| 9" | 8784 | 45 | 30,8 | 340 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 204 |
Applicazioni
Il dispositivo di trasmissione idraulico di vuotamento è composto di motore, di freno, di riduttore, di gruppo della valvola e di struttura idraulici dell'estremità dell'ingranaggio. requisiti.
