Dettagli:
|
| Alimentazione elettrica: | 24 VCC | Modello: | Serie SE |
|---|---|---|---|
| Caratteristica: | Slew Drive ad alta precisione | Materiale: | colata |
| Certificazione: | ISO9001, CE | Coppia di torsione dell'uscita: | 0,4~21 KNM |
| Protezione: | IP66 | Luogo di origine: | Changzhou, Cina |
| Evidenziare: | slewing drive for solar tracking system,slew drive for solar tracker |
||

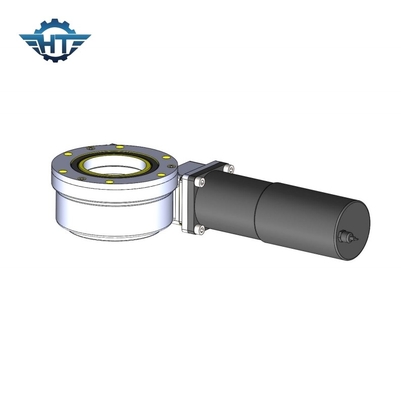

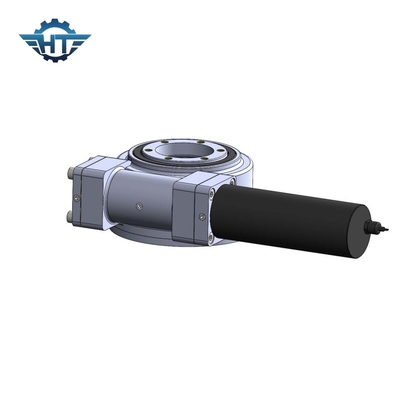

Azionamento solare di pantano del verme di alta precisione piccolo con la superficie estiguuta dell'ingranaggio per gli inseguitori solari
Descrizione solare dell'azionamento di pantano del verme piccola
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse o in asce multiple insieme. Gli azionamenti di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio finito.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazione
Gli azionamenti di vuotamento pricipalmente sono utilizzati nei binari di guida del veicolo speciale, in camion a base piatta resistenti, nelle gru del contenitore, in gru camion-montate, nelle gru del camion, nei veicoli del lavoro aereo, in gru, nelle gru a cavalletto, nelle piccole centrali elettriche del vento, nelle comunicazioni aerospaziali, nella ricezione satellite, nei sistemi di tracciamento solari ed in molte altre industrie. Specialmente negli ultimi anni, lo sviluppo rapido dell'industria fotovoltaica solare della produzione di energia è ampiamente usato. L'azionamento rotatorio è utilizzato nell'industria fotovoltaica solare della produzione di energia e generalmente è fornito di motore innestato rotatorio o di motore innestato CA; in macchinario di costruzione, un motore idraulico pricipalmente è configurato come dispositivo di presa di forza.
