Dettagli:
|
| Modello: | SE14" | Certificato: | ISO9001, CE |
|---|---|---|---|
| Colore di verniciatura: | come richiesto | Tenuta della coppia di torsione: | 54200 nanometro |
| Inclinazione della coppia di torsione: | 68000 nanometro | Coppia di torsione dell'uscita: | 6550 nanometro |
| Carico assiale: | kN 680 | Carico radicale: | kN 230 |
| Evidenziare: | long life hydraulic slew drive,spider mounted platform hydraulic slew drive,ip66 slew drive for solar tracker |
||

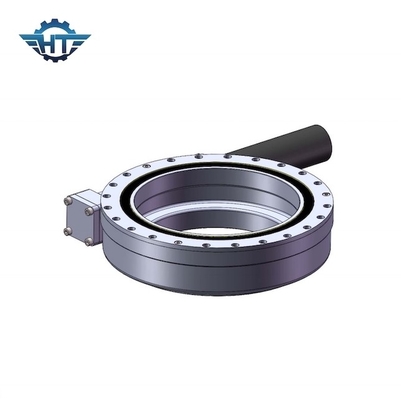

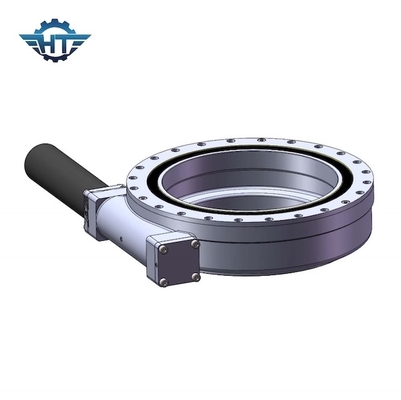

IP66 ha accluso la lunga vita che l'ingranaggio a vite idraulico ha ucciso l'azionamento per la piattaforma montata ragno
Descrizione idraulica dell'azionamento di pantano dell'ingranaggio a vite
L'azionamento di vuotamento o l'anello di vuotamento può essere trattato come un cambio perché le componenti del centro sono il cuscinetto e l'albero a vite continua di vuotamento. Inoltre consiste delle componenti ausiliarie quali le guarnizioni, l'alloggio ed il motore. Il motore è solitamente motore dell'ingranaggio planetario di CC, motore dell'ingranaggio di CA o motore idraulico. Il motore idraulico pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Il cambio di vuotamento può resistere prontamente alle forze assiali e radiali.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Caratteristiche
Il cambio dell'azionamento di vuotamento ha caratteristica autobloccante inversa che notevolmente migliora la stabilità del fattore di sicurezza di aumento e del sistema. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione. Il cambio dell'azionamento di vuotamento adotta la tecnologia del verme della clessidra che fornisce più contatto di dente, così più alta coppia di torsione. L'ingranaggio e la canalizzazione di vuotamento induriscono la tecnologia della trasformazione per aumentare la vita del campo dell'azionamento di vuotamento. Il cambio dell'azionamento di vuotamento è completamente incluso in grado di proteggere l'azionamento dai vari termini dell'ambiente quali polvere, l'acqua, la sabbia ecc.
Applicazioni
applicazione Ragno-montata della piattaforma
l'automobile Ragno tipa di palazzo multipiano è pricipalmente nel tipo non marcato della ruota, metodi di camminata di tipo due di gomma non marcato della pista.
La progettazione tipica della struttura:
1 veicolo ad alta altitudine del lavoro di progettazione del meccanismo della gamba ha tipi differenti di gambe, per livellare ed assicurare la stabilità di intero ruolo del lavoro del veicolo, richiedere forte ed affidabile, facile da operare.
2 gambe ad alta altitudine del veicolo del lavoro della determinazione della portata della gamba sono messe generalmente avanti e indietro ed estendere ad entrambi i lati, la direzione verticale del punto di sostegno della gamba della selezione di posizione per essere appropriate, il suo principio è che la piattaforma di funzionamento nel carico di calibratura e più (nel vasto) raggio d'azione, la stabilità del veicolo per soddisfare le richieste.
