Dettagli:
|
| Modello: | asse doppio SDE9 | Certificazione: | ISO, CE |
|---|---|---|---|
| Protezione: | Alloggio incluso IP66 | Luogo di origine: | Changzhou, Cina |
| Materiale: | Quarto | Garanzia: | 5~10 anni |
| Dimensione: | 3 pollici - 25 pollici | Colore: | Cliente richiesto |
| Evidenziare: | slewing drive for solar tracking system,slew drive for solar tracker |
||

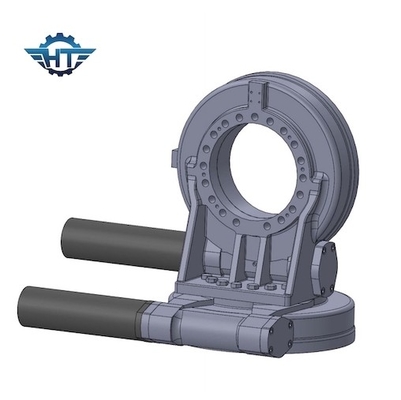

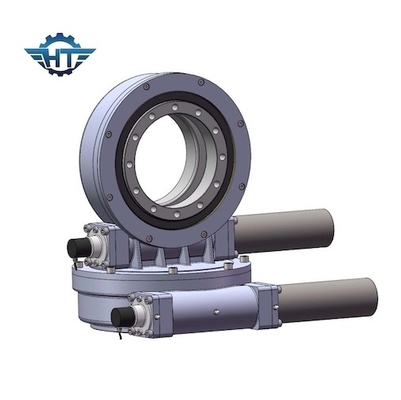

Azionamento doppio di vuotamento di asse dell'ingranaggio a vite del Multi-dente IP66 con il motore passo a passo per il PV solare
Descrizione doppia dell'azionamento di vuotamento di asse dell'ingranaggio
Gli azionamenti di pantano vengono con un grado stimato della protezione IP66, che protegge l'azionamento dalle condizioni ambientali come pure la sporcizia, sabbia, polvere e perfino l'acqua. L'azionamento è progettato in tal modo che i carichi enormi possono essere portati con la forma compatta. Gli ingranaggi utilizzati nell'assemblea potrebbero essere induriti, di modo che forniscono la durevolezza massima e la vita più lunga.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Motore passo a passo
Rivelare i sei benefici dei motori passo a passo con il cambio planetario
La gente sa che i motori passo a passo sono stati ampiamente usati, può controllare il numero degli impulsi per controllare la quantità di spostamento angolare, in modo da raggiungere lo scopo di posizionamento accurato, ma conoscete i benefici del motore passo a passo? Qui sono alcuni benefici:
1. L'angolo della rotazione del motore è proporzionale al numero degli impulsi.
2. Quando il motore si ferma, ha la coppia di torsione massima (quando la bobina è eccitazione).
3. Risposta in start-stop ed inversa eccellente.
4. dovuto l'assenza di spazzole, l'alta affidabilità, in modo dalla vita del motore dipende soltanto dalla durata del cuscinetto.
5. Soltanto il carico direttamente collegato all'asse del motore può anche essere rotazione sincrona molto a bassa velocità.
6. Poiché la velocità è proporzionale alla frequenza di impulso, così c'è una gamma di velocità relativamente ampia.
