Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | SE14" |
|---|---|---|---|
| Rapporto di marce: | 85:1 | Coppia di torsione della potenza nominale: | 6550 nanometro |
| Tenuta della coppia di torsione: | 68000 nanometro | Inclinazione della coppia di torsione: | 54200 nanometro |
| Carico assiale: | kN 680 | Carico radiale: | kN 230 |
| Evidenziare: | high load hydraulic slew drive,se14 hydraulic slew drive,hydraulic dual axis slew drive |
||

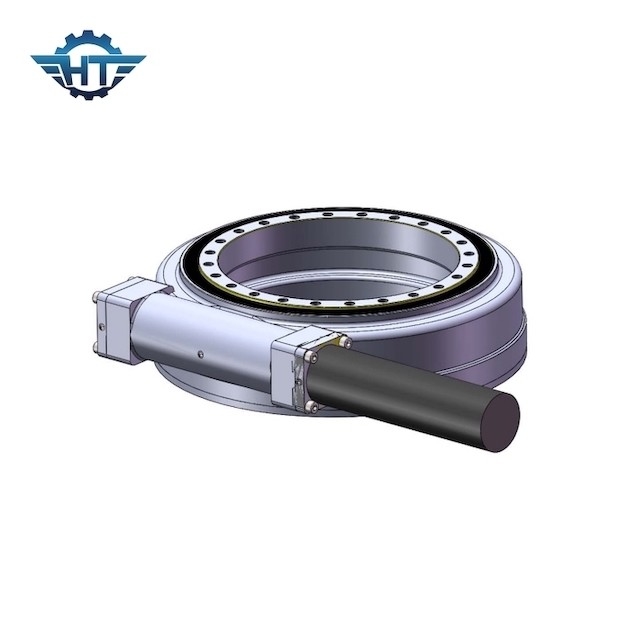

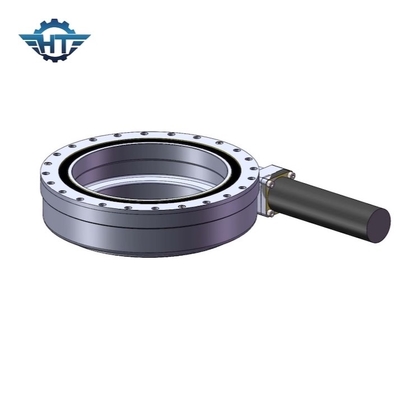

Azionamento idraulico di pantano dell'alto carico per il trasportatore modulare automotore
Descrizione idraulica dell'azionamento di pantano
Applicazione a base piatta idraulica automotrice
Lo SPMT è breve per il trasportatore modulare automotore ed è conosciuto come il trasportatore automotore del modulo, anche conosciuto come la base idraulica automotrice. Pricipalmente utilizzato nel trasporto pesante, grande, alto, speciale della struttura, i suoi vantaggi sono caricamento pricipalmente flessibile e facile e scaricare, secondo il volume ed il peso del trasportatore, combinazione libera serie-parallelo, l'annotazione massima del trasporto di più di 15.000 tonnellate. SPMT è ampiamente usato nella fabbricazione dell'attrezzatura, in petrolio, nel prodotto chimico, in petrolio marino, nella costruzione di ponte ed in altri campi.
«Inter-automobile» in breve. Un macchinario speciale utilizzato in terminali di contenitore o su un'iarda. Può essere usata per il trattamento orizzontale del contenitore come pure come codice dell'iarda dell'iarda e come vari veicoli per la sostituzione, è un macchinario multiuso. Nel trasportare orizzontalmente, la velocità è generalmente 23 km/ora; Fino a 32 chilometri. È caratterizzata da buona mobilità e dal piccolo raggio dell'oscillazione del veicolo; Ci sono doppi, di tre e della quattro-fila inter-trasporti singoli, con la capacità del mucchio. L'illustrazione indica che i veicoli a un solo strato del inter-trasporto pricipalmente sono utilizzati per il trattamento orizzontale, non può essere contenitori impilati, ma può essere sostituita sull'automobile del telaio o i veicoli ferroviari, la sua stabilità è migliori, la velocità possono essere migliorati.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Caratteristiche
1. Tipo del dente: Dente elicoidale
2. sopportare carico: carico leggero
3. tipo di azionamento: Azionamento del motore
4. modulo: 5/3.75
5. numero degli alberi a vite continua: 1
6. rapporto di marce: 85: 1
7. efficienza: 40%
8. ingranaggi autobloccanti: SÌ
9 pesi: 63 chilogrammi
