Dettagli:
|
| Tipo: | Azionamento di vuotamento VE8 | Luogo di origine: | Changzhou, Cina |
|---|---|---|---|
| Funzione: | Aumenta la coppia | Certificazione: | ISO9001, CE |
| Protezione: | Camera inclusa IP66 | Materiale: | Quarto |
| Garanzia: | 10 anni | Dimensione: | 3 pollici - 25 pollici |
| Evidenziare: | slewing drive for solar tracking system,solar tracker drive |
||

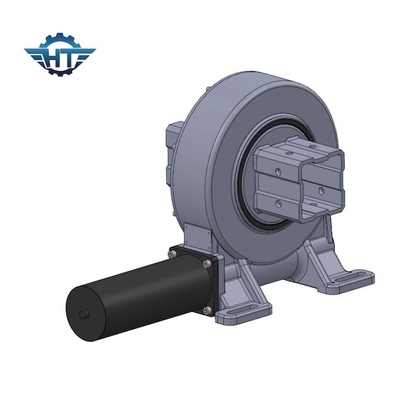

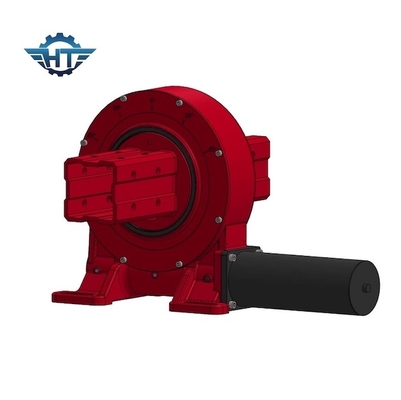

Inseguitore solare verticale Slew Drive con busta a vite senza fine per energia solare rinnovabile
Descrizione dell'unità di rotazione dell'inseguitore solare
L'anello di rotazione, noto anche come cuscinetto di rotazione o cuscinetto di rotazione, è un cuscinetto di grandi dimensioni in grado di sostenere il carico più assiale, il carico radiale e il momento di ribaltamento.Sono le parti essenziali della trasmissione del macchinario.Ha l'anello interno ed esterno, il rotolamento e altri componenti.
Si può considerare l'unità di rotazione come un riduttore perché i componenti principali del movimento sono la ralla e l'albero della vite senza fine.È inoltre costituito da componenti ausiliari come guarnizioni, alloggiamento e motore.Come fonte di alimentazione, il motore di rotazione è solitamente un motoriduttore epicicloidale CC, un motore passo-passo CC, un motoriduttore CA ecc. Il motore idraulico CA è utilizzato principalmente nelle macchine edili come sistema di azionamento elettrico.Poiché il componente principale è la trasmissione ad anello di rotazione, la trasmissione a rotazione può sopportare prontamente le forze assiali e radiali.
Parametri di prestazione del modello VE
| Parametri di prestazione del modello VE | ||||||||||||
| Modello | Coppia di uscita nominale (Nm) | Coppia di mantenimento (kN.m) | Coppia di ribaltamento (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Livello) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | sì | 251 kg |
Principio di funzionamento dell'unità di rotazione
La vite senza fine è azionata dal motore, che fa ruotare l'anello esterno della ralla;l'anello esterno emette la coppia attraverso la flangia e l'anello interno dell'anello di rotazione è fissato nell'alloggiamento.
L'unità di rotazione ha un autobloccante inverso a causa della trasmissione a vite senza fine con caratteristiche di autobloccaggio inverso.Questa caratteristica migliora notevolmente la stabilità del fattore operativo e di sicurezza dell'host.Rispetto ai tradizionali prodotti oscillanti, il riduttore di rotazione è facile da installare, di facile manutenzione e consente di risparmiare molto spazio di installazione.
