Dettagli:
|
| Modello: | SE1~SE25 | Rapporto di marce: | 31:1~150:1 |
|---|---|---|---|
| Applicazione: | Sistemi di tracciamento all'aperto di Sun | Luogo di origine: | Changzhou, Cina |
| Certificato: | ISO9001/CE | Installazione: | Orizzontale e Verticale |
| Manutenzione: | Facile | Colore: | Come richiesto |
| Contraccolpo: | Meno di 0,15 gradi | ||
| Evidenziare: | solar tracker drive,solar slew drive |
||

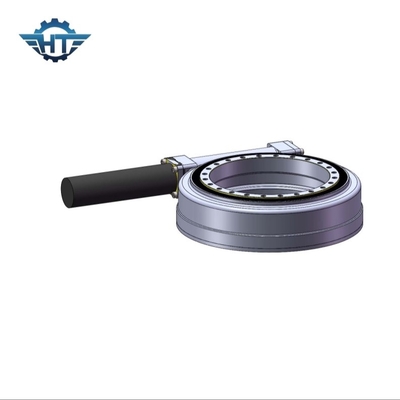

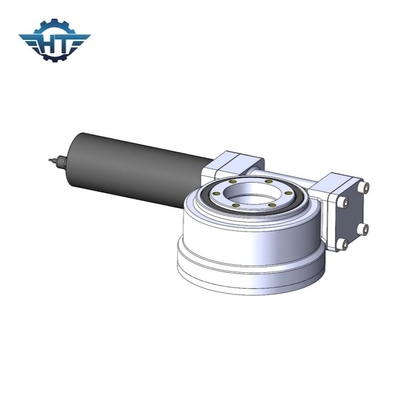

Multi azionamento di pantano del contatto di dente piccolo per i sistemi di tracciamento all'aperto di Sun di alta coppia di torsione
Piccola descrizione dell'azionamento di pantano
L'azionamento di vuotamento è un cambio che può tenere sicuro i carichi radiali ed assiali come pure trasmette una coppia di torsione per girare. La rotazione può essere in un singolo asse o in asce multiple insieme. Gli azionamenti dell'anello di vuotamento sono trasformati fabbricando il sistema d'ingranaggi, i cuscinetti, le guarnizioni, l'alloggio, il motore ed altre componenti ausiliarie ed il montaggio loro un cambio finito.
L'azionamento di vuotamento caratterizza l'alta precisione per fornire una grande proporzione di sistema d'ingranaggi ad un solo stadio. I cuscinetti e gli ingranaggi sono montati in un piccolo, autonomo e pronto--installano la cassa per ottimizzare il peso e la prestazione. Questi prodotti altamente adattabili inoltre caratterizzano la resistenza di scossa robusta, la prestazione di lunga vita e la rotazione regolare, sopportare la protezione e le opzioni sigillate dell'azionamento. Come produttore con esperienza dell'azionamento di pantano, abbiamo la capacità per fornire gli azionamenti di pantano di alta qualità.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
La domanda più comune dell'azionamento di vuotamento di inseguitori solari di vuotamento di doppio-asse del drivesare di doppio-asse, quali gli eliostati e il photovoltaics concentrato (CPV) e piatti del radar o del satellite. Altre applicazioni includono gli ascensori automobilistici, i posizionatori robot del braccio e le attrezzature della fase.
