Dettagli:
|
| Rapporto di marce: | 61:1 | efficienza: | 40% |
|---|---|---|---|
| Tipo: | Chiuso | Applicazione: | Uso industriale ed inseguitori di PV |
| Servizio dell'OEM: | disponibile | Classe del IP: | IP66 |
| Colore: | Come richiesto | Materiale: | Quarto |
| Evidenziare: | solar tracker drive,slewing drive for solar tracking system |
||

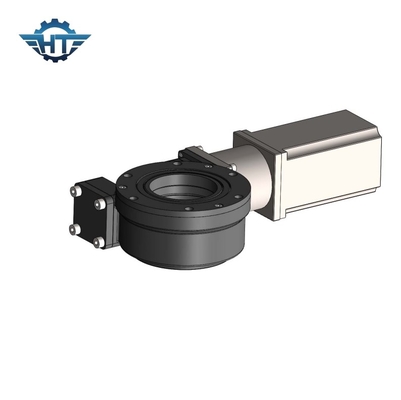

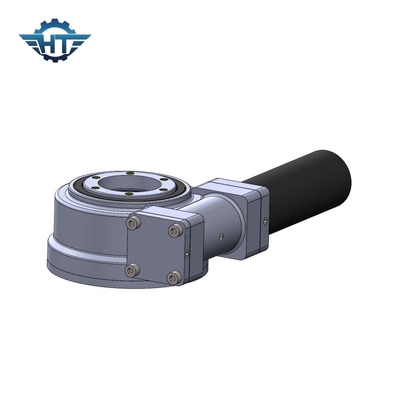

Motore passo a passo del singolo di asse dell'ingranaggio a vite azionamento di vuotamento per uso industriale e gli inseguitori di PV
Descrizione dell'azionamento di vuotamento dell'ingranaggio a vite
Il singolo azionamento dell'anello di vuotamento di asse SE9 può essere adatto a molte applicazioni e venire con varie opzioni, includendo:
1. Motori idraulici
2. Motori elettrici
3. Motori pneumatici
4. Codificatori
5. Freni
6. Inseguimento della precisione a 0°
7. Telaio aperto
8. Telaio incluso
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
La progettazione inclusa rende la serie del Se resistente per danneggiare da vento, da pioggia e dall'altra soluzione ideale dura e dell'ambiente per l'accoppiamento della rotazione relativa di due oggetti. L'azionamento di vuotamento di serie del Se può essere usato per sia le applicazioni dell'interno che all'aperto, compreso:
1. Gru del camion
2. Riflettori parabolici
3. Inseguitori solari
4. Generatori eolici
5. Attrezzatura pratica
6. Ascensori automobilistici
