Dettagli:
|
| Tipo: | singolo azionamento di vuotamento di asse | Classe di sicurezza: | IP65 |
|---|---|---|---|
| Certificazione: | ISO9001, CE | Protegga la caratteristica: | Chiuso |
| Materiale: | Quarto | Garanzia: | 5~10 anni |
| Dimensione: | 3 pollici - 25 pollici | Applicazione: | Sistema di tracciamento di Sun |
| Evidenziare: | slewing drive for solar tracking system,slew drive for solar tracker |
||

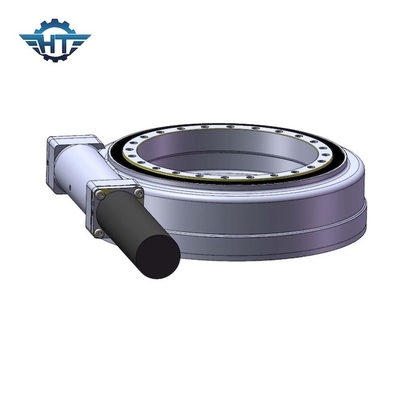

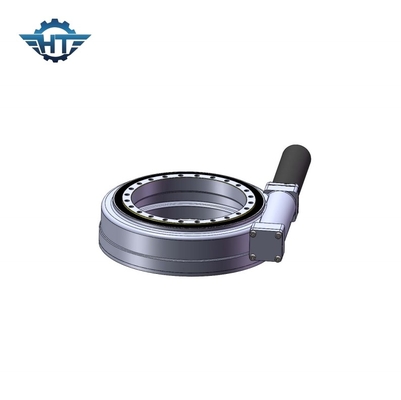

Anti azionamento solare di pantano della ruggine C4 con il sistema di tracciamento di Hall Geared Motor For Sun
Descrizione solare dell'azionamento di pantano
La progettazione meccanica dell'inseguitore dovrebbe considerare lo spostamento massimo del sole durante il solstizio di estate (l'angolo di derivazione massimo fra le asce). Il singolo inseguitore piano di asse o l'inseguitore di asse polare (singolo asse obliquo), il moto angolare massimo non eccede solitamente o 120°.
La progettazione meccanica della struttura dell'azionamento di pantano deve essere strettamente e saldamente, considerando l'espansione termica del metallo e l'installazione corretta dell'azionamento di pantano.
Nel caso di usura meccanica ragionevole, la perdita di pressione del vento e l'ammortamento del materiale, il sistema di tracciamento possono garantire il periodo di uso di 25 anni. Allo stesso tempo, per proteggere il tempo di impiego lungo, tutte le parti della necessità dell'azionamento di pantano di placcare o l'altro trattamento antiruggine di superficie.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Istruzioni di installazione
Gli azionamenti di vuotamento di serie del Se sono installati generalmente orizzontalmente. Ed inoltre raccomandiamo di installare orizzontalmente tenendo conto della prestazione degli azionamenti di vuotamento.
