Dettagli:
|
| Modello: | A 9 pollici | Rapporto di marce: | 61:1 |
|---|---|---|---|
| Efficienza: | 40% | Preciso: | meno di 0,1 gradi |
| Driver: | Motore elettrico/motore idraulico/servomotore | Tipo: | Verticale montato |
| Applicazione: | Singolo sistema di tracciamento piano | Colore: | Come richiesto |
| Evidenziare: | solar tracker drive,slewing drive for solar tracking system |
||

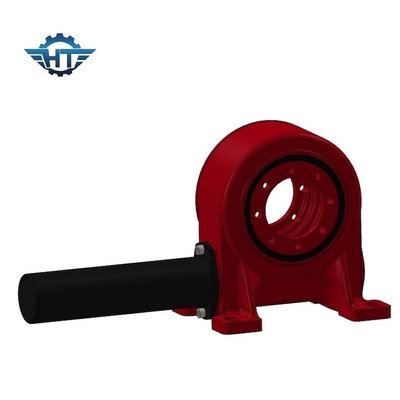

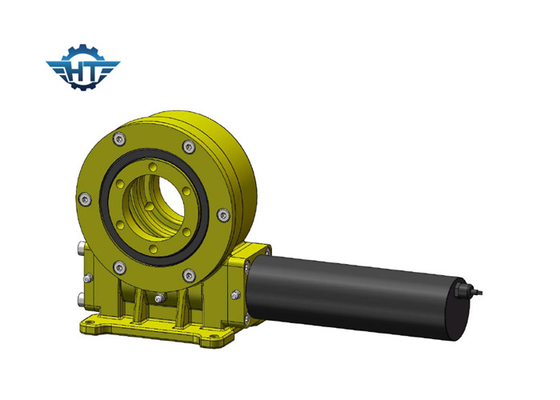

VE9 ha accluso l'azionamento verticale di pantano all'auto che chiude la caratteristica a chiave per il singolo sistema di tracciamento piano
Descrizione verticale dell'azionamento di pantano
Il nome dell'azionamento di vuotamento è non uniforme, inoltre ha chiamato: ingranaggio di vuotamento, azionamento rotatorio, asse motore rotatoria, dispositivo rotatorio dell'azionamento, azionamento di pantano, ingranaggio di vuotamento ed unità di azionamento rotatoria. Attualmente la maggior parte di tali dispositivi ha chiamato l'azionamento di vuotamento.
Il nostro movimento dell'azionamento di vuotamento può ridurre il consumo di energia. Può resistere al carico assiale, carico radiale e momento del capovolgimento. Caratterizza l'installazione facile, la manutenzione facile ed i vantaggi di risparmio di spazio dell'installazione in maggior misura.
È l'applicazione comprende i sistemi di energia solare, direzione speciale del veicolo, camion resistente dello schermo piatto, gru del contenitore, gru montata camion, gru dell'automobile e veicoli aerei, gru, gru a cavalletto, piccole centrali elettriche del vento, comunicazioni di spazio, ricevitore satellitare, ecc…
La configurazione generale è motore di riduzione planetario di CC o il CA ha innestato i motori nell'industria fotovoltaica solare mentre il motore idraulico come un azionato a motore in macchinario di costruzione.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
1. Forte momento di capovolgimento basato sull'anello di vuotamento
2. Adopt che avvolge ingranaggio a vite continua
3. Determini il più grande carico per usando il multi contatto di dente
4. Migliori la funzione autobloccante statica
