Dettagli:
|
| Rapporto di marce: | 85:1 | Tipo: | Chiuso |
|---|---|---|---|
| Applicazione: | Macchinario di costruzione | Driver: | Motore idraulico |
| Grado del IP: | IP66 | Colore: | come richiesto |
| Efficienza: | 40% | Accuratezza: | 0,15 gradi |
| Evidenziare: | solar tracker drive,slewing drive for solar tracking system |
||

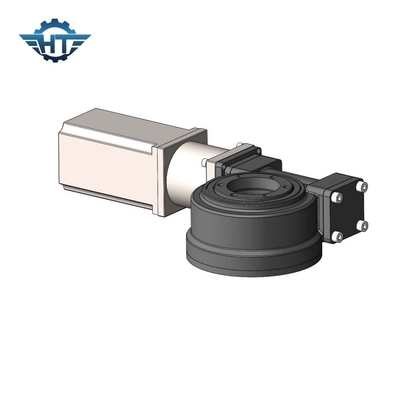

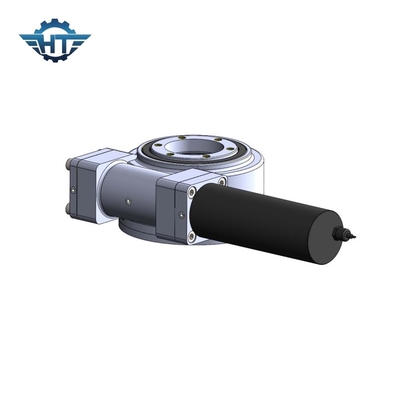

Piccolo azionamento incluso di pantano innestato verme con il dente estiguuto per il macchinario di costruzione
Piccola descrizione inclusa dell'azionamento di pantano
La serie del Se è un azionamento d'abitazione incluso di pantano con il livello della protezione di recinzione IP66. È progettata con un albero a vite continua della clessidra con 5 denti in contatto fra l'anello di pantano e l'albero a vite continua. Questa progettazione offre una parte posteriore molto solida che tiene la capacità di coppia di torsione per gli oneri gravosi. L'industria estrattiva, l'industria del cemento e le molte altre industrie con alta contaminazione dell'ambiente della particella fine preferiscono questo azionamento per la sua tenuta. È inoltre la scelta per la maggior parte delle installazioni all'aperto sottoposte a pioggia persistente ed a neve poichè bene è sigillato confrontato ad altre progettazioni.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Auto- chiusura |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazione
Gli ingranaggi a vite continua hanno provato efficace in molte macchine ed attrezzature, in varie applicazioni e varie condizioni di funzionamento, come: piattaforme dell'assemblea e della costruzione, disposizione delle cabine di pilotaggio in macchinario della foresta, attrezzatura di maneggio del materiale, posizionamento dei sistemi solari, controllo delle sovrastrutture ed applicazioni operative del macchinario di costruzione, gru industriali ecc.
Vantaggi
1. Utilizzi la guarnizione di scheletro per evitare efficientemente la perdita dell'olio
2. La dimensione di montaggio progettata ha potuto abbinare molte applicazioni.
3. Manutenzione facile
4. Adotti la struttura dell'ingranaggio a vite che ha forte coppia di torsione di azionamento e di adesione
