Dettagli:
|
| Rapporto di marce: | 31:1 | Tipo: | Chiuso |
|---|---|---|---|
| Applicazione: | Energia solare | Driver: | come richiesto |
| Grado del IP: | IP66 | Colore: | Arancia |
| Efficienza: | 40% | Contraccolpo: | 0,1 gradi |
| Evidenziare: | solar tracker drive,slewing drive for solar tracking system |
||

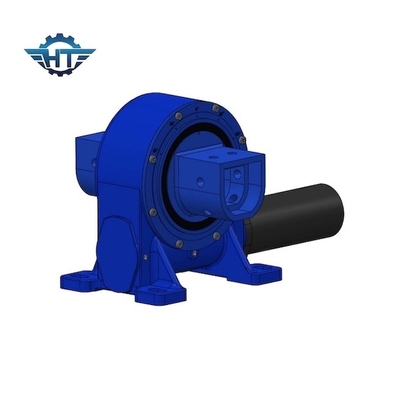

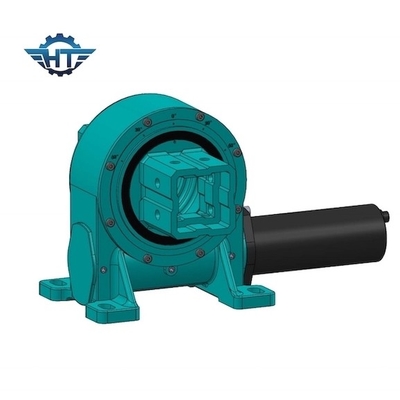

Vertical Worm Gear Single Axis Small Slew Drive, Solar Slew Drive con una precisione di 0,1 gradi
Descrizione dell'azionamento verticale
Il tracciatore solare deve avere un movimento regolare, lento e robusto, un'elevata precisione di posizione e un elevato grado di affidabilità.Questi requisiti possono essere soddisfatti da driver appositamente progettati, noti come driver di rotazione..
Precisione: 0,1 grado
Disponibile: 3 pollici - 12 pollici
Installazione orizzontale
Si consiglia di montare gli azionamenti a rotazione a testa in giù sull'asse di azimut nelle applicazioni solari per una migliore protezione e aggiungere protezione per l'asse di elevazione.le indicazioni di montaggio devono essere basate sulla valutazione del livello di protezione e devono essere migliori per una migliore protezione;.
Installazione verticale
Si consiglia di montare i motori di rotazione che si riferiscono al tratto di trazione collegato verso l'alto nelle applicazioni solari per una migliore protezione.le indicazioni di montaggio devono essere basate sulla valutazione del livello di protezione e devono essere migliori per una migliore protezione;.
Parametri di prestazione del modello VE
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Caratteristiche
1. Adottando il cuscinetto di rotazione come componente principale, il propulsore di rotazione può sopportare simultaneamente forza assiale, forza radiale e momento di inclinazione.
2La motrice di spinta è ampiamente applicata nei rimorchi modulari, in tutti i tipi di gru, in piattaforme di lavoro aeree, sistemi di tracciamento solare e sistemi di energia eolica.
3Gli ingranaggi elettrici e planetari possono essere progettati in base alle esigenze del cliente.
4La spinta a rotazione ha il vantaggio di risparmiare spazio nelle strutture, capacità di carico massima in una progettazione compatta, lunga durata di vita, costi di manutenzione ridotti, ecc.
