Dettagli:
|
| Materiale: | Quarto | Modello: | SDE7» |
|---|---|---|---|
| Colore standard: | RAL 9006 | Rapporto di marce: | 57:1 |
| Coppia di torsione della potenza nominale: | 2000 nanometri | Tenuta della coppia di torsione: | 13500 nanometro |
| Inclinazione della coppia di torsione: | 13200 nanometro | Efficienza: | 40% |
| Carico assiale: | kN 34 | Carico radiale: | 58 kN |
| Evidenziare: | 2000 azionamenti solari di pantano di nanometro,Azionamento solare di pantano del motore dell'ingranaggio planetario,Azionamento solare di pantano del sistema di tracciamento |
||

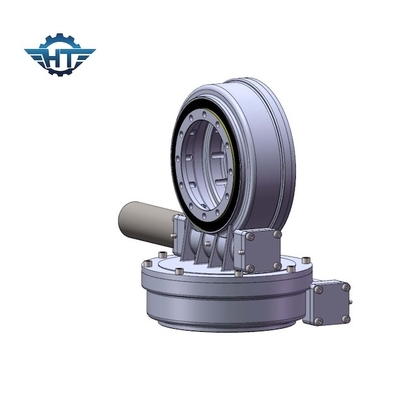

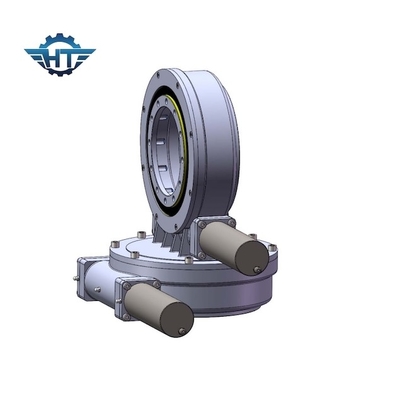

L'asse doppio solare ha ucciso l'azionamento con il motore dell'ingranaggio planetario per il sistema di tracciamento solare
Descrizione solare dell'azionamento di pantano di asse doppio
Gli azionamenti del vuotamento di Hangtuo forniscono un grande rapporto in una singola fase di sistema d'ingranaggi, ottimizzata per peso contro la prestazione. I cuscinetti e gli ingranaggi sono montati in un di basso profilo, auto-conservando e pronto--installano l'alloggio, permettendo al prodotto di reagire a tutte le forze assiali e radiali e risultando inclinando i momenti creati nelle applicazioni più provocatorie. Questi prodotti alto-adattabili inoltre caratterizzano la forte resistenza di scossa, la prestazione di lunga vita, la rotazione regolare, sopportare la protezione e le opzioni sigillate dell'azionamento. Tutti benefici tecnici, combinati con gli standard di qualità leader del settore, rendono a prodotti di Hangtuo i candidati ideali per le applicazioni prestazione-critiche e resistenti.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Il principio di funzionamento dell'azionamento di pantano
Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; l'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio. L'azionamento di vuotamento ha inverso autobloccante a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse.
Glossario dei parametri chiave
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
