Dettagli:
|
| Materiale: | Quarto | Modello: | SDE7» |
|---|---|---|---|
| Coppia di torsione della potenza nominale: | 2000 nanometri | Inclinazione della coppia di torsione: | 13200 nanometro |
| Tenuta della coppia di torsione: | 13500 nanometro | Rapporto di marce: | 57:1 |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Carico assiale: | kN 34 | Carico radiale: | 58 kN |
| Evidenziare: | Azionamento solare di pantano di asse doppio,Azionamento solare di pantano SDE7,Azionamento solare di pantano con il cambio planetario |
||

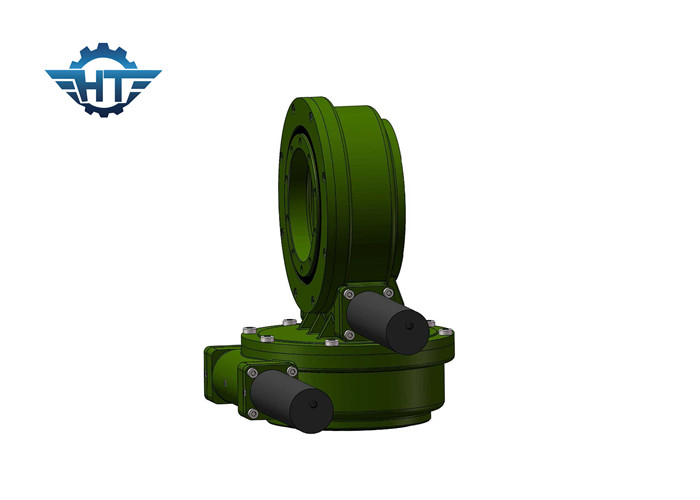

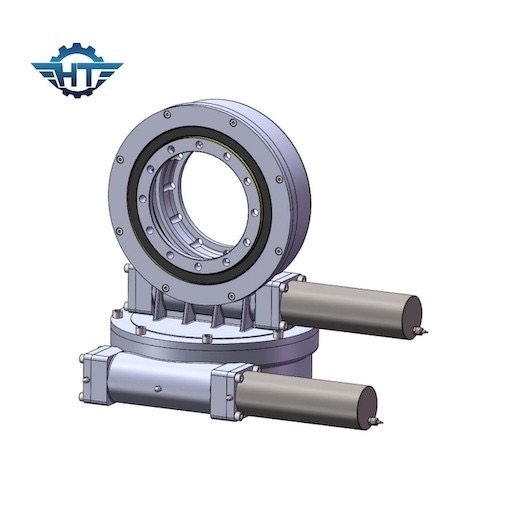

Azionamento solare di pantano di asse doppio SDE7 con il cambio planetario per il sistema di tracciamento solare
Descrizione solare dell'azionamento di pantano di asse doppio
L'azionamento doppio di vuotamento di asse SDE7 è perfetto per le situazioni che hanno bisogno della pista verso il sole continuamente dall'alba al tramonto. Può aumentare la capacità di produzione di energia. Le applicazioni tipiche includono gli inseguitori solari di asse doppio, possono anche applicato nei piatti del radar e del satellite, macchine che devono muovere 360 gradi ad entrambe le direzioni.
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. avvolgere l'interno dell'ingranaggio a vite continua
2. multi contatto di dente per assicurare alto carico
3. funzione autobloccante
4. Può essere abbinato con il genere differente di motori
Glossario dei parametri chiave
Inclinazione della coppia di torsione di momento: La coppia di torsione è il carico moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se il qorque generato dal carico e dalla distanza è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione.
Autobloccante: Soltanto una volta caricato, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
Applicazione
Gli azionamenti di vuotamento possono essere usati per una vasta gamma di applicazioni. Le aree della gamma di spiegamento dagli escavatori e dalle gru, estrazione a cielo aperto e generatori eolici, all'antenna. Altri campi di applicazione comprendono l'organizzazione ed il sistema di tracciamento solare.
