Dettagli:
|
| Rapporto di marce: | 61:1 | efficienza: | 40% |
|---|---|---|---|
| Tipo: | Casa chiusa | Applicazione: | Inseguitori solari inclinati |
| Servizio dell'OEM: | - Sì, sì. | Driver: | come richiesto |
| Grado del IP: | IP66 | Colore: | Nero |
| Evidenziare: | solar tracker drive,solar slew drive |
||

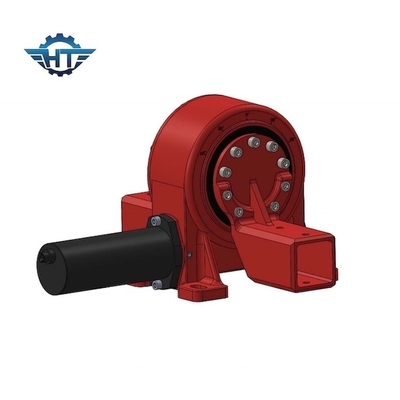

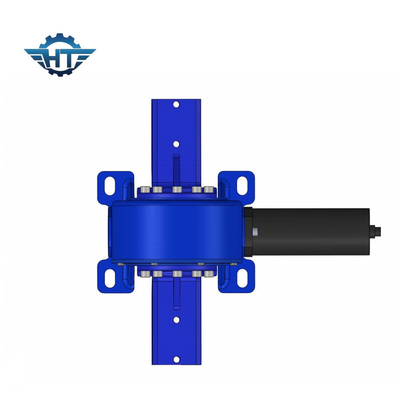

Azionamento a piccola rampa chiuso orizzontale con motore 24VDC con traccianti solari inclini
Descrizione dell'azionamento a rampa chiusa orizzontale
Come fonte di alimentazione, il motore a slitta è solitamente un motore a ingranaggi planetari a corrente continua o un motore a ingranaggi alternativi o un motore a ingranaggi idraulici.Come il componente principale è girante anello di guida, la scatola di cambio può facilmente resistere alle forze assiali e radiali.
Il propulsore a spillo è un nuovo tipo di prodotto a spillo. È composto da verme, anello a spillo, alloggiamento totale chiuso, motore elettrico o idraulico.il momento di carico radiale e di titolamento contemporaneamente. Confrontando con i prodotti tradizionali, la spinta è facile da installare e mantenere, può anche risparmiare più spazio.macchine per la costruzione, sistemi di trasporto, gru, impianti di perforazione, miniere, militari, draghe, parchi di divertimenti, sistemi di generazione solare e altri nuovi campi energetici.
Parametri di prestazione del modello VE
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Applicazione della motrice di rotazione
L'azionamento a rotazione è un prodotto perfetto di controllo del movimento per l'applicazione che richiede forza di coppia di rotazione.
Slew Drive For Solar: è progettato per la rotazione dei pannelli fotovoltaici solari e migliora l'efficienza della generazione di energia.
Le applicazioni del sistema di tracciamento solare includono il concentratore solare, il piatto solare, il CPV (fotovoltaico concentrato), il CSP (energia solare concentrata), il canale parabolico solare, il tracciatore fotovoltaico
Per i generatori eolici: per le turbine eoliche, gli azionamenti a rotazione sono utilizzati per ruotare il piedistallo
Azionamento a rotazione per macchinari da costruzione Applicazione: ampiamente applicato su gru di camion montate, piattaforme di lavoro aeree, gru dock, timber grab
Per il mercato industriale: automazione/linea di assemblaggio, braccio robotizzato
Per i satelliti: la propulsione a slitta può essere utilizzata per le comunicazioni spaziali e i sistemi di posizionamento globale nelle antenne satellitari.
