Dettagli:
|
| Tipo: | Ingranaggio a vite | Pacchetto di trasporto: | scatola di compensato |
|---|---|---|---|
| Applicazione: | Energia solare parabolica | Periodo di garanzia: | 10 anni |
| Colore: | come richiesto | Dimensione: | 3 pollici - 25 pollici |
| SEPARATO: | non separato | Caratteristica: | piccolo contraccolpo |
| Evidenziare: | azionamento elettrico di pantano 12V,La stazione di CSP ha accluso l'azionamento di vuotamento,Azionamento solare di pantano della stazione di CSP |
||

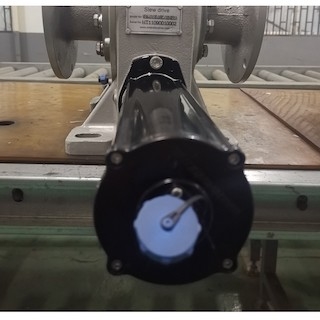

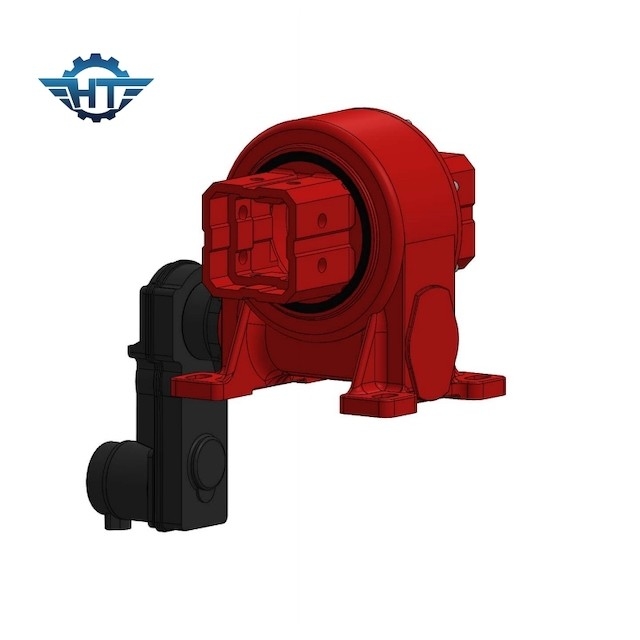

VE6 ha accluso l'azionamento solare di pantano al motore passo a passo 24VDC per energia solare parabolica
Descrizione elettrica dell'azionamento di pantano
Il pantano guida con alta precisione con i motori elettrici 24/12V o i motori passo a passo sono progettati nelle stazioni concentrate di energia solare (CSP) come l'eliostato, parabolico, fresnel e le stazioni fotovoltaiche concentrate (CPV). L'azionamento verticale di pantano può raggiungere per girare in una direzione e per migliorare l'efficienza della produzione di energia. Possono anche applicarsi nelle soluzioni d'inseguimento solari ecc. di inseguitore-singolo asse di PV & di asse doppio.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Applicazioni
Sistema della depressione con l'azionamento di vuotamento
L'itinerario della depressione appartiene al sistema di focalizzazione lineare. Lo specchio di condensazione parabolico della depressione è utilizzato per concentrare la luce solare sulla linea focale e un collettore tubolare è installato sulla linea focale per assorbire l'energia messa a fuoco di radiazione solare.
Il vantaggio del sistema della depressione è che la tecnologia è il più maturo e l'attrezzatura stessa in ogni collegamento è relativamente semplice, la difficoltà di fabbricazione in serie e di installazione non è difficile ed il costo di mantenimento è inoltre più basso. Ciò rende a questo itinerario tecnico il tipo della stazione di CSP con la più grande capacità installata attualmente. Tuttavia, dovuto la sua efficienza a calore ridotto della raccolta, non può riscaldare il medium del trasferimento di calore troppo ad un ad alta temperatura e tende ad essere sostituita gradualmente dai sistemi della torre.
