Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Coppia di torsione della potenza nominale: | 2000 nanometri |
|---|---|---|---|
| Tenuta della coppia di torsione: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Modello: | SDE7» | Rapporto di marce: | 57:1 |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | Azionamento solare di vuotamento del motore senza spazzola,azionamento solare di vuotamento 50Mn,azionamento solare di vuotamento dell'inseguitore 220V |
||

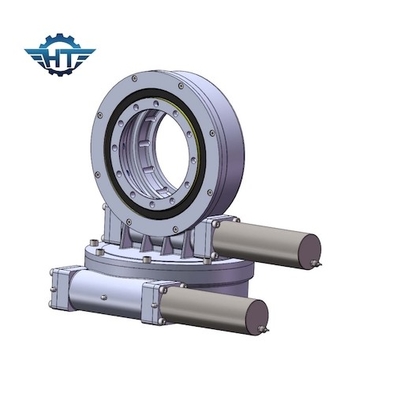

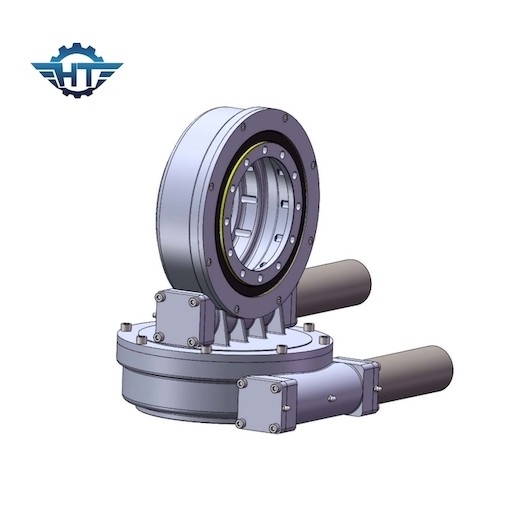

Azionamento solare di vuotamento dell'inseguitore SDE7 per potere termico solare e lo specchio parabolico CSP
Descrizione solare dell'azionamento di vuotamento dell'inseguitore
Gli azionamenti doppi di pantano di asse sono soluzioni perfette nelle applicazioni di CSP. CSP, energia solare concentrata, hanno quattro tipi:
In generale, la produzione di energia termica solare ha i seguenti quattro tipi: depressione, torre, piatto (disco) e Fresnel.
Depressione
Il tipo sistema della depressione di produzione di energia termica solare è chiamato un sistema di produzione di energia termica solare dello specchio parabolico della depressione. Il tipo collettori di concentrazione parabolici della depressione è sistemato in serie e parallelo, riscaldando il medium di lavoro, generare il vapore surriscaldato e determinare il gruppo elettrogeno di generatore a turbina del vapore per generare l'elettricità.
Torre
Nel 1973, lo scoppio della crisi petrolifera mondiale ha stimolato ricerca e sviluppo della tecnologia solare. Rispetto alle pile solari, il prezzo è elevato e l'efficienza è bassa. L'efficienza della produzione di energia termica solare è relativamente alta e la tecnologia è relativamente matura.
Piatto
(Anche conosciuto come piatto) il sistema di produzione di energia termica solare a disco è il primo sistema dell'energia solare del mondo. È composto di specchio parabolico composto di molti specchi. Riceve il fuoco del paraboloide ed il medium del trasferimento di calore nel ricevitore è riscaldato. Guidi il motore per generare l'elettricità a circa 750℃.
Fresnel
Il principio di lavoro è simile al tipo produzione di energia della depressione photothermal, salvo che il condensatore della struttura di Fresnel è usato invece dello specchio. Ciò lo rende relativamente economico, ma l'efficienza è ridotta corrispondentemente.
Poiché un tal sistema ha soltanto alcune volte di concentrazione, la qualità del vapore acqueo riscaldato non è alta, di modo che l'efficienza annuale della produzione di energia di intero sistema può raggiungere soltanto circa 10%; ma dovuto la struttura semplice del sistema e l'uso diretto di calore-trasferimento del medium per generare il vapore, la sua costruzione ed i costi di mantenimento sia inoltre relativamente basso.
SDE7 ha ucciso gli azionamenti applicati in torre CSP
| Nome di prodotto | Azionamento di vuotamento SDE7 con i motori dell'ingranaggio di 43Nm 24Vdc |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore a corrente alternata 380V/220V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, Machiner industriale |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì |
705kg |
