Dettagli:
|
| Rapporto di marce: | 31:1 | Coppia di torsione normale dell'uscita: | 533 Nm |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Tenuta della coppia di torsione: | 7000Nm |
| Coppia di ribaltamento: | 744 Nm | Coppia di torsione della potenza nominale: | 0,065 giri/min |
| Uso: | Sistema di inseguimento solare inclinato | Protegga la caratteristica: | IP66 |
| Evidenziare: | solar tracker drive,solar slew drive |
||

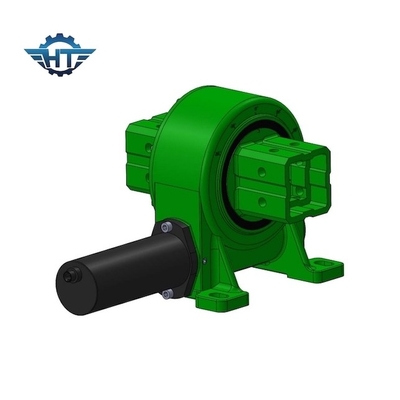

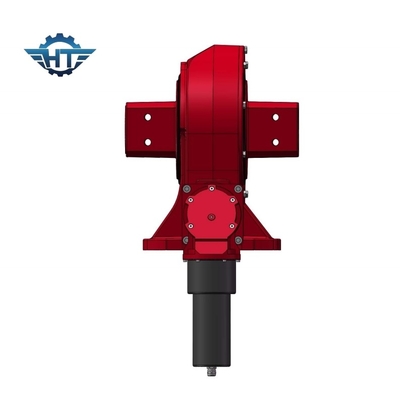

3 pollici IP66 Small Slew Drive con motore di ingranaggi planetari 24VDC per il sistema di tracciamento solare inclinato
Descrizione del motore a piccola rampa
Un sistema di azionamento a trazione è un'unità costruita in modo compatto che consiste in un verme, ingranaggio, base, casa, cuscinetti e altri accessori.
Le nostre unità SE offrono un involucro con rating IP66 che offre una protezione quasi completa dalle particelle ambientali come polvere, sporcizia, sabbia e persino acqua.Le nostre attrezzature di prova assicurano ai nostri prodotti un campo di 30 anni
per tutta la vita.
Parametri di prestazione del modello VE
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
I diversi motori (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servomotori e motori passo a passo) possono essere progettati in base alle esigenze del cliente.
Motore a corrente continua
1. Adottare la struttura di supporto doppio per l'albero di uscita in modo che la coppia massima del cambio è aumentata molto.
2La ruota solare e la ruota planetaria sono collegate da una spline che aumenta la coppia massima del cambio e allunga la vita.
3Utilizziamo ingranaggi elicoidali in fase di ingresso che rendono il rumore basso e funzionano senza intoppi ad alta velocità.L'anello interno è separato in modo da poter realizzare una maggiore proporzione e il design è flessibile.La scatola di marcia e il motore sono posizionati da un fissaggio della cucitura a vite in senso assiale che aumenta la precisione di abbinamento e riduce il rumore.
4. Usiamo il supporto per i perni a rotolamento all'interno della ruota planetaria. usiamo la macinazione a perni a rotolamento invece della macinazione a scorrimento in modo che la vita del cambio sia molto più lunga.
5. doppia struttura di supporto; rettifica interna sul foro interno degli ingranaggi planetari che rende la rotondità del foro interno inferiore a 0,003 mm; funzionamento per laminazione anziché per scivolo;Raccogliere con precisione la superficie degli ingranaggi HRC60L'adozione di tutte queste tecnologie garantisce un funzionamento super silenzioso e stabile e una lunga durata di oltre 10000 ore.www
