Dettagli:
|
| Materiale: | Quarto | Modello: | Pollici SDE7 |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 2000 nanometri |
| Tenuta della coppia di torsione: | 13500 nanometro | Inclinazione della coppia di torsione: | 13200 nanometro |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | Azionamento solare di pantano dell'inseguitore del motore dell'ingranaggio,2000 azionamenti solari di pantano dell'inseguitore di nanometro,SDE 7 pollici di azionamento solare di pantano |
||

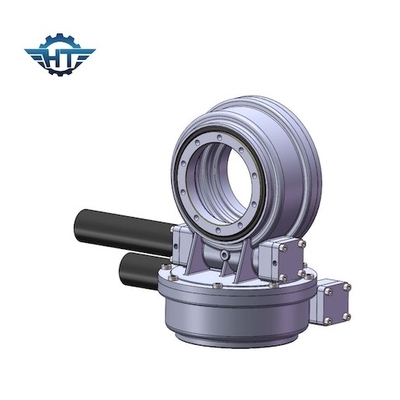

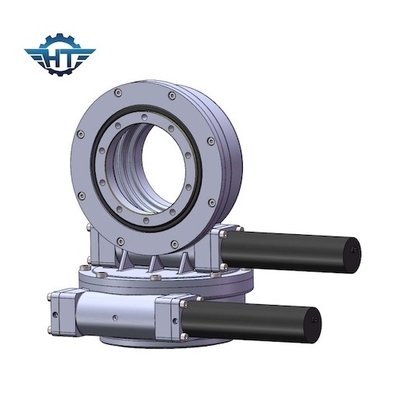

L'inseguitore solare del motore dell'ingranaggio 24VDC ha ucciso l'azionamento per il sistema di tracciamento solare di asse doppio
Descrizione solare dell'azionamento di pantano dell'inseguitore
L'azionamento doppio di pantano di asse dell'inseguitore solare è soluzione perfetta nelle applicazioni d'inseguimento solari di asse doppio.
L'azionamento doppio di pantano di asse ha tre tipi soluzioni con gli azionamenti di pantano:
In generale, per la struttura facile del sostegno, l'azionamento di pantano dello sde sarebbe la soluzione perfetta, ma gli altri due sono inoltre molto popolari.
SDE7 ha ucciso gli azionamenti applicati in sistema di tracciamento di PV
| Nome di prodotto | Azionamento di vuotamento SDE7 |
| Coppia di torsione dell'uscita | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinazione della coppia di torsione di momento | 7000 N.m; 5163 ft.lbs |
| Tenuta della coppia di torsione | 13200 N.m; 9736 ft.lbs |
| Valutazione assiale statica | kN 133,20; 29943 libbre |
| Valutazione radiale statica | kN 53; 11977 libbre |
| Valutazione assiale dinamica | kN 31,90; 7171 libbra |
| Valutazione radiale dinamica | kN 27,91; 6274 libbre |
| Alternative del motore | Motore 12V/24V; Motore passo a passo; Motore senza spazzola |
| Stile dei prodotti | Asse doppio; Singolo asse; CPV/HCPV; Piatto solare; Parabolico; Torre solare |
| Caratteristica di applicazione | Sistema di tracciamento solare, macchinario industriale |
| Metro quadro del sistema solare | ㎡ 30 |
Parametri di Slewing Drive Performance del modello di SDE
| Modello Performance Parameters di SDE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) |
Inclinazione della coppia di torsione (kN.m) |
Tenendo coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro (℃) |
Autobloccante | Peso (chilogrammi) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 705kg |
Caratteristiche
1. Alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. Avvolgimento dell'interno dell'ingranaggio a vite continua
3. Multi contatto di dente per assicurare alto carico
4. Funzione autobloccante
