Dettagli:
|
| Modello: | SE17 | Certificazioni: | ISO, CE |
|---|---|---|---|
| Alloggio: | Chiuso | Materiale: | Indurisca d'acciaio |
| Inclinazione della coppia di torsione: | 135600 nanometro | Garanzia: | 5~10 anni |
| Precisione: | 0,1 gradi | Colore: | Cliente richiesto |
| Evidenziare: | 17" azionamento elettrico orizzontale di pantano,Ha ucciso il cambio IP66 dell'azionamento induriscono l'acciaio,17" motore di azionamento orizzontale di pantano |
||

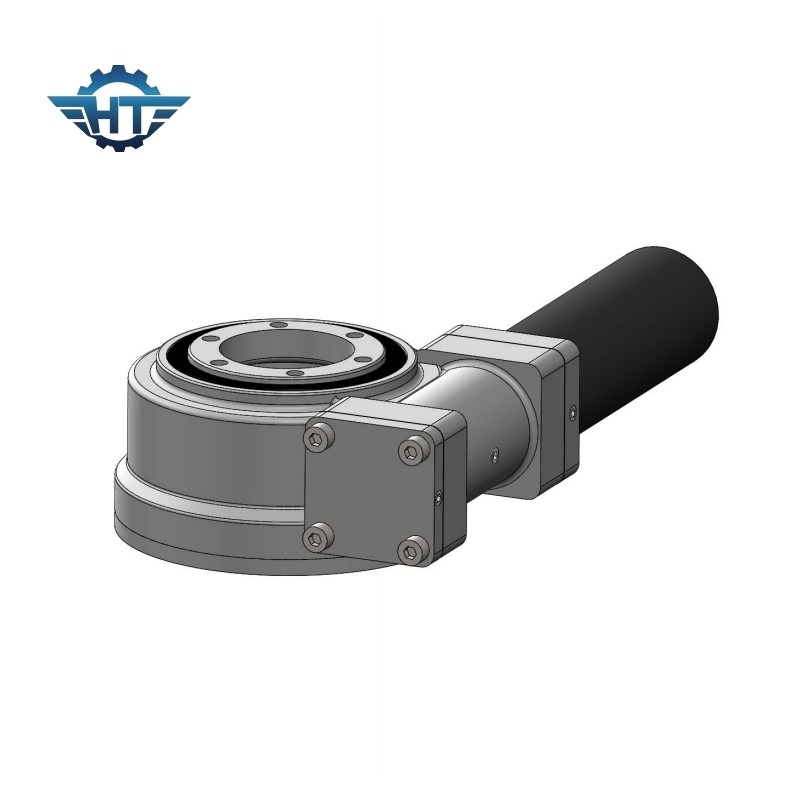

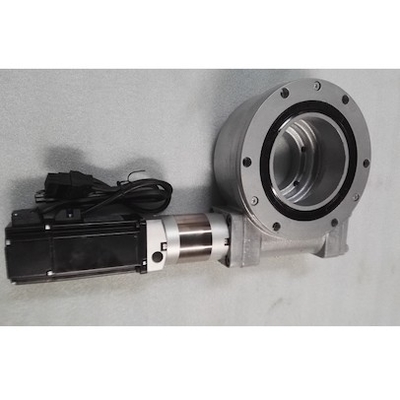

Singolo cambio orizzontale del verme di asse SE17, classe IP66 per l'inseguitore aperto di PV del campo
Singolo cambio del verme di asse
Gli inseguitori solari massimizza la produzione di elettricità del sistema solare muovendo i pannelli per seguire il sole durante tutta la giornata, che ottimizza l'angolo a cui i vostri pannelli ricevono la radiazione solare. Gli inseguitori solari sono usati tipicamente per la grande pianta solare terra-montata.
Ci sono vari tipi di tipi di unico asse di collettori solari quali l'inseguitore solare di singolo asse verticale, l'inseguitore orizzontale, nominati gli inseguitori solari ecc. Gli azionamenti di vuotamento del Se sono ampiamente usati in sistema di tracciamento solare di singolo asse a causa del suoi rendimento elevato ed installazione facile.
Parametri di prestazione delle serie del Se
| Modello Performance Parameters del Se | ||||||||||||
| Modello |
Potenza nominale Coppia di torsione (N.m) |
Inclinazione Coppia di torsione (N.m) |
Tenuta Coppia di torsione (N.m) |
Assiale Carico (kN) |
Parte radiale Carico (kN) |
Rapporto | Efficienza |
Precisione (grado) |
IP |
Tep di lavoro. (℃) |
Autobloccante |
Peso (chilogrammo) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sì | 204 |
Applicazioni
Sistema di tracciamento solare di singolo asse obliquo piano
«Singolo obliquo piano», o «pianamente monoassiale con l'inclinazione» è il prodotto della combinazione ai dei due modi superiori. Infatti, il piano inclinava singolo dovrebbe appartenere alla categoria di singolo asse piano, il suo asse di rotazione è orizzontale ed il suo intero sistema di tracciamento può seguire il singolo sistema piano di asse. La differenza è che ogni componente sul suo asse di rotazione ha una determinata inclinazione al sud.
Sebbene la singola asse piano-propensa combini alcuni dei vantaggi dell'unico asse piano e dell'unico asse propenso, nelle applicazioni pratiche, dovuto le sue proprie caratteristiche, ci sono inoltre punti a cui debba essere pagato l'attenzione:
1. Poiché le imperfezioni della radiazione bassa monoassiale piana che riceve l'efficienza per gli angoli solari bassi di altitudine sono più ovvie nelle latitudini medie ed alte, il monoassiale obliquo piano è inoltre più adatto a latitudini medie ed alte;
2. A differenza del sistema orizzontale di unico asse in cui le componenti sono sistemate continuamente nella direzione nord-sud, nel sistema orizzontale-propenso di unico asse, poiché le componenti sono inclinate al sud, è necessario da simulare e determinare il gioco nord-sud fra le componenti;
3. Poiché il modulo è piastrellato all'angolo di inclinazione ottimale, il tasso di crescita di ricezione di radiazione è ridotto gradualmente. Allo stesso tempo, perché l'angolo di inclinazione è troppo grande, la distanza fra il Nord ed a sud del modulo è troppo grande, che aumenta l'occupazione della terra ed il costo del sostegno. Di conseguenza, nel singolo sistema piano-propenso, è abbastanza per sollevare l'angolo di inclinazione delle componenti di un importo appropriato e l'angolo di inclinazione non dovrebbe essere troppo grande.
