Dettagli:
|
| Materiale: | 50Mn, 42CrMo | Modello: | VE7» |
|---|---|---|---|
| Rapporto di marce: | 57:1 | Coppia di torsione della potenza nominale: | 1750Nm |
| Tenuta della coppia di torsione: | 13200Nm | Inclinazione della coppia di torsione: | 7000Nm |
| Efficienza: | 40% | Colore standard: | RAL 9006 |
| Evidenziare: | solar tracker drive,solar slew drive |
||

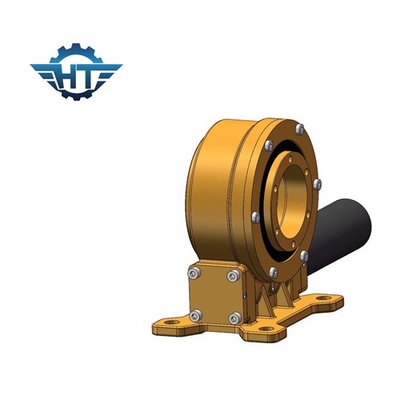

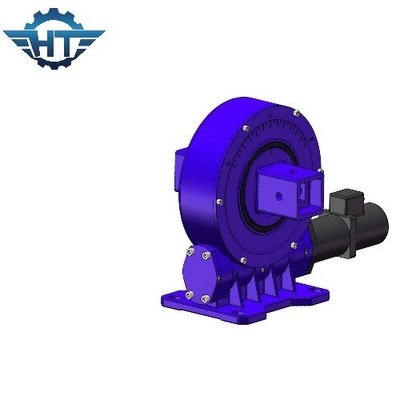

Piccolo azionamento di pantano di alta efficienza con i motori dell'ingranaggio planetario 24VDC per gli inseguitori solari
Piccola descrizione dell'azionamento di pantano
Gli azionamenti verticali di pantano sono montati verticalmente, specificamente è progettato per i sistemi di tracciamento solari di singolo asse piano che richiedono l'inseguimento verso il sole per est-ovest. La rotazione precisa dell'azionamento verticale di pantano permette che il meccanismo segua perfettamente. Questo genere di azionamento verticale di vuotamento è fabbricato facendo uso di ultima tecnologia che comprenda il meccanismo della clessidra.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Vantaggi
1. alta coppia di torsione backholding per migliorare la sicurezza del sistema di tracciamento solare
2. una gamma girante da 360 gradi
3. avvolgere l'interno dell'ingranaggio a vite continua
4. multi contatto di dente per assicurare alto carico
5. funzione autobloccante
Servizi su misura
1. progettazione speciale basata sulle applicazioni e sui progetti differenti
2. i tipi differenti di motori hanno potuto essere abbinati, quali i motori idraulici, i motori passo a passo, i motori elettrici ecc.
3. i colori differenti sono disponibile basati sul codice di RAL; il nostro colore standard è RAL 9006.
Inclinazione della coppia di torsione di momento: Questa coppia di torsione è il carico di gravità moltiplicato per la distanza fra la posizione del carico ed il centro del cuscinetto di vuotamento. Se la coppia di torsione reale è maggior della coppia di torsione di inclinazione stimata di momento, l'azionamento di vuotamento sarà capovolto.
Carico radiale: Il verticale del carico all'asse del cuscinetto di vuotamento
Carico assiale: Il parallelo del carico all'asse del cuscinetto di vuotamento
Tenuta della coppia di torsione: È la coppia di torsione inversa. Quando l'azionamento sta girando inverso e le parti non sono danneggiate, la coppia di torsione massima raggiunta è chiamata tenere la coppia di torsione, inoltre è veduta come coppia di torsione rotta.
Autobloccante: Soltanto quando c'è carico, l'azionamento di vuotamento non può invertire gira e così chiamato autobloccante.
