Dettagli:
|
| Rapporto di marce: | 31:1~150:1 | Asse: | Asse singolo verticale |
|---|---|---|---|
| Luogo di origine: | Changzhou, Cina | Struttura: | Vermi e attrezzature |
| Durata: | 30 anni | Colore: | RAL9006 |
| Uso: | Inseguitori solari | Protegga la caratteristica: | IP66 |
| Evidenziare: | solar tracker drive,slewing drive for solar tracking system |
||

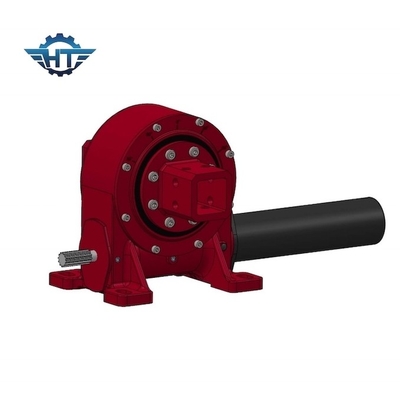

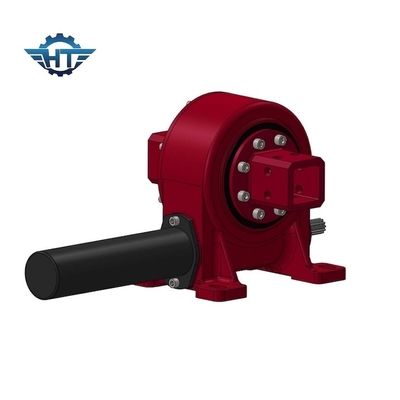

Azionamento a catena per tracciatore solare con motore a catena planetaria a 24VDC
Descrizione del motore a catena del worm gear
L'azionamento a rotazione orizzontale a singolo asse è un componente critico sia nel sistema di tracciamento solare a singolo asse che nel sistema di tracciamento solare a doppio asse.energia eolica ecc..
Un tracker a singolo asse orienta i moduli fotovoltaici lungo un asse di rotazione, muovendosi orizzontalmente da est a ovest mentre il sole si muove.Il movimento di questi moduli fotovoltaici richiede che il riduttore offra sia la tenuta del carico che la coppia di rotazione, qualcosa che solo un azionamento a rotazione altamente specializzato può offrireI tracciatori con azionamenti di rotazione che coinvolgono un maggior numero di denti sulla linea di passo dell'anello di ingranaggio offriranno la massima resistenza, durata e prestazioni.Questo garantisce che il tracker abbia la durata di vita più lunga possibile con il minor tempo di fermo o costi di manutenzione.
I tracciatori a doppio asse ruotano da un lato all'altro e su e giù, consentendo un monitoraggio ancora più preciso del movimento del sole.Dato che impiegano due gradi di libertà, l'utilizzo di azionamenti di rotazione forti e potenti è ancora più importante per una funzionalità affidabile e continua sul campo.
Parametri di prestazione del modello VE
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Vantaggi
1. rotazione 360 gradi
2. Motore di guida collegato al lato sinistro o destro
3Durante l'installazione non è necessario regolare la distanza libera degli ingranaggi; questa è già impostata dal produttore prima della fabbrica.
4Il grasso era stato riempito prima della fabbrica.
4. Semplice installazione e bassa manutenzione
5. Utilizzazione razionale dello spazio
6. L'ingranaggio si blocca da solo; pertanto non è necessario un freno
7Metodo semplice e fluido di avvio e arresto
8- coppia di inclinazione elevata, adatta all'installazione orizzontale
