Dettagli:
|
| Opzioni introdotte: | Codificatore incrementale | nome: | Piccolo azionamento a catena |
|---|---|---|---|
| Temperatura di funzionamento: | -20 a +120°C | Motore di azionamento: | Cambio planetario |
| alimentazione elettrica: | CC 24V | Protezione: | IP66 |
| Velocità dell'uscita: | 0.1 a 1 giri al minuto | Tempo di vita: | 30 anni |
| Evidenziare: | solar tracker drive,solar slew drive |
||

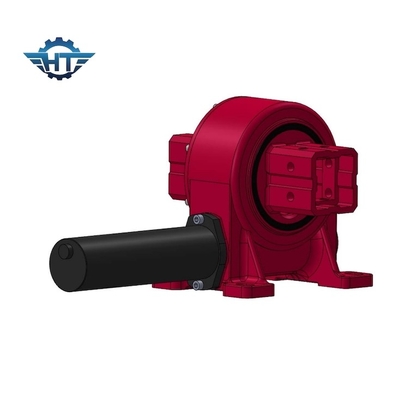

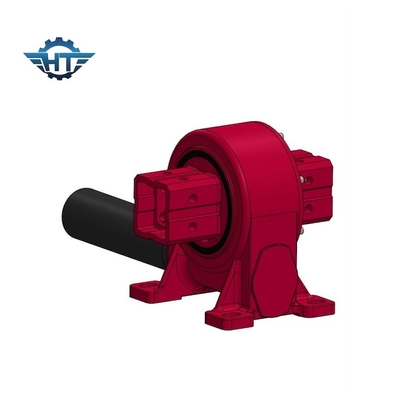

Sistema di tracciamento solare inclinato a 7 pollici con funzione di autoblocco
Descrizione dell'azionamento a catena solare
Esistono due tipi principali di localizzatori, quelli a asse singolo e quelli a asse doppio.l'asse singolo viene poi usato per tracciare il movimento giornaliero da est a ovest del sole attraverso il cieloI tracciatori a doppio asse eliminano la necessità di un aggiustamento mensile utilizzando un asse per tracciare il movimento giornaliero del sole e un altro asse per tracciare il movimento stagionale.Un tracker solare a singolo asse migliora la produzione solare di circa il 25% e un tracker a doppio asse di circa il 40%.
Un tracker solare è un dispositivo meccanico - azione automatica per guidare favorevolmente rispetto ai raggi solari da un pannello fotovoltaico, un pannello solare termico o un concentratore solare.Il tracker solare provoca un aumento della potenza dell'energia solare catturata eUn tipo di localizzatore solare è l'eliostato.
L'obiettivo principale di un tracker è quello di massimizzare l'efficienza dei pannelli fotovoltaici, specchi che sono montati sui motori di rotazione.
Nel settore fotovoltaico, i moduli fotovoltaici montati su un tracker sono generalmente disposti in fila, in modo che l'azionamento girante possa azionare non solo un modulo solare.
Nel campo della concentrazione solare, un rilevatore solare è utile per mantenere costante il punto di fuoco generato dal paraboloide o dallo specchio nell'elemento di canalizzazione del liquido da riscaldare.Maggiore è l'allineamento perpendicolare con i raggi solari, maggiore è l'efficienza della conversione termodinamica e l'energia termica prodotta per la stessa superficie.
Che richiedono una precisione elevata di un motore a rotazione.
Parametri di prestazione del modello VE
| Modello | Torsione di uscita nominale (N.m.) | Torsione di tenuta (kN.m) | Torsione di inclinazione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Laurea) |
IP | Tep di lavoro ((°C) | Auto bloccaggio | Peso (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sì, sì. | 251 kg |
Garanzia
I motori a rotazione sono progettati, testati e utilizzati per una durata di vita di 30 anni.
