Dettagli:
|
| Tipo: | Chiuso | Applicazione: | Energia solare |
|---|---|---|---|
| Driver: | Motore di CC | Grado del IP: | IP66 |
| Colore: | Come richiesto | Effciency: | 40% |
| Modello: | VE9 | Rapporto: | 61:1 |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

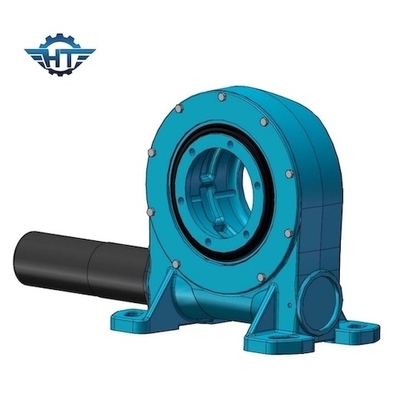

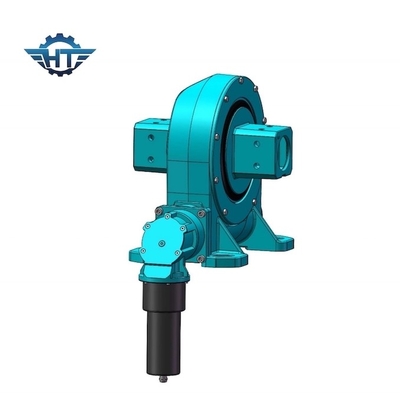

2 ingranaggio a vite continua biassiale di vuotamento di asse 24VDC per il sistema solare dell'inseguitore di asse doppio
Descrizione dell'ingranaggio a vite continua di vuotamento
Ha significato investire in inseguitori solari che usano i forti, azionamenti affidabili e messi a punto presso il cliente di vuotamento per movimento. Un azionamento di vuotamento che usa la tecnologia del verme della clessidra offrirà il più grande livello di forza ed il potere quindi che aumenta la vita del campo e che fa diminuire il tempo morto. Gli azionamenti di qualità continueranno a contribuire a generare più attendibilmente il potere ottimale per la durata dell'installazione.
| Modello: | VE9 | Luogo d'origine | Changzhou, Cina |
| Marca | HANGTUO | Tipo | Chiuso |
| Materiale | 42CrMo, 50Mn | Coppia di torsione dell'uscita | 2000 N.m |
| Inclinazione della coppia di torsione di momento | 16 K N.m | Tenuta della coppia di torsione | 30,5 K N.m |
| Valutazione assiale statica | 60 KN | Valutazione radiale statica | 130 KN |
| Valutazione assiale dinamica | 30 KN | Valutazione radiale dinamica | 65 KN |
| Rapporto di marce | 37:1 | Efficienza | 40% |
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Caratteristica
L'azionamento a 9 pollici verticale di vuotamento è progettato per il sistema di tracciamento solare. È usato per regolare i pannelli fotovoltaici verso il sole per utilizzare più luce solare. Permettono ai moduli solari di rimanere nella migliore posizione accumulare l'energia massima proveniente dal sole.
