Dettagli:
|
| Modello: | SE9 | RAPPORTO DI MARCE: | 61:1 |
|---|---|---|---|
| applicazione: | Sistema di tracciamento solare | Luogo di origine: | Changzhou, Cina |
| Driver: | Motore dell'ingranaggio planetario | Certificato: | ISO9001, CE |
| Installazione: | Singolo asse | Manutenzione: | Libero |
| Colore: | Come richiesto | Contraccolpo: | 0,1 gradi |
| Evidenziare: | slewing drive for solar tracking system,solar tracker drive |
||

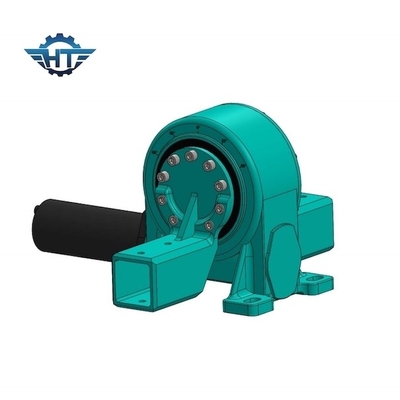

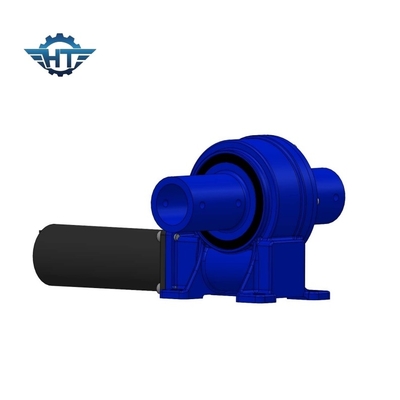

L'inseguitore solare verticale ha ucciso l'azionamento con 24 motori planetari di VCC per il sistema di tracciamento solare
Descrizione solare verticale dell'azionamento di pantano dell'inseguitore
Gli azionamenti di vuotamento stanno avendo moduli giranti sono unità rotazionali compatte integrate in un alloggio del ghisa che contiene un anello di giro con un ingranaggio. L'ingranaggio gira l'anello di giro con grande precisione e tiene conto rotazione regolare e sforzo massimo. L'azionamento di vuotamento ha molti tipi quale tipo incluso, il tipo d'abitazione aperto, il tipo verticale, il tipo doppio di asse, tipo di alta precisione, il tipo di ingranaggio a vite continua azionamento di vuotamento ecc. è basato sul cuscinetto di vuotamento con la forte coppia di torsione di inclinazione di momento e la funzione autobloccante statica. Molta superficie di contatto del dente è progettata specialmente per determinare l'alto carico.
Scheda di dati dell'azionamento di pantano del Se
| Modello | Rapporto | Coppia di torsione della potenza nominale (N.m) | Inclinando coppia di torsione (N.m) | Tenendo coppia di torsione (N.m) | Carico assiale (kN) | Carico radiale (kN) | Efficienza | Precisione (°) | Autobloccante | Peso (chilogrammi) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sì | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sì | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sì | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sì | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sì | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sì | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sì | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sì | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sì | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sì | 204 |
Vantaggi dell'azionamento di vuotamento
1. Rotazione 360 gradi
2. Collegamento di un motore di azionamento dalla sinistra o dalla destra
3. Durante l'installazione, non è necessario da regolare lo spazio d'innesto; ciò già è messa dal produttore prima della fabbrica
4. Il grasso era stato riempito prima della fabbrica
4. Installazione semplice e manutenzione bassa
5. Utilizzazione razionale dello spazio
6. L'ingranaggio è autobloccante; quindi un freno non è necessario
7. Metodo facile e fluente di iniziare e di fermata
8. Alta coppia di torsione di inclinazione, adatta ad installazione orizzontale
