Dettagli:
|
| Materiale: | Quarto | Modello: | VE3» |
|---|---|---|---|
| Rapporto di marce: | 31:1 | Efficienza: | 40% |
| Colore: | RAL 9006 | Applicazione: | Sistema di tracciamento solare del legame |
| Luogo di origine: | Chanagzhou, Cina | Motore: | Motore 24VDC |
| Garanzia: | 5~10 anni | Certificato: | ISO9001, CE |
| Evidenziare: | solar slew drive,slewing drive for solar tracking system |
||

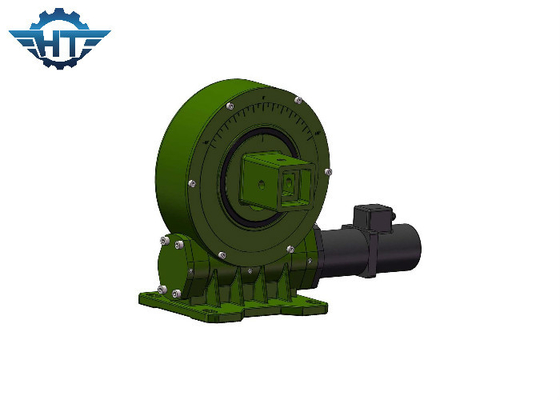

Piccolo azionamento rotatorio di vuotamento di singolo asse IP66 per gli inseguitori solari di uso all'aperto
Piccola descrizione rotatoria dell'azionamento di vuotamento
L'azionamento di vuotamento, inoltre ha chiamato l'azionamento ed il cambio rotatori perché le componenti del centro sono il cuscinetto e l'albero a vite continua di vuotamento. Inoltre consiste delle componenti ausiliarie quali le guarnizioni, l'alloggio ed il motore. Come alimentazione, il motore di pantano ha utilizzato il motore del motore dell'ingranaggio planetario di CC, dell'ingranaggio di CA o il motore passo a passo. Il motore idraulico di CA pricipalmente è utilizzato nel macchinario di costruzione come sistema del dispositivo di presa di forza. Poichè la componente del centro sta vuotando l'azionamento dell'anello, il cambio di vuotamento può resistere prontamente alle forze assiali e radiali.
Il principio di funzionamento dell'azionamento di pantano: Il verme è guidato dal motore, che determina l'anello esterno dell'anello di vuotamento per girare; L'anello esterno ha prodotto la coppia di torsione attraverso la flangia e l'anello interno dell'anello di vuotamento è riparato nell'alloggio.
L'azionamento di vuotamento ha inverso autobloccante a causa dell'azionamento dell'ingranaggio a vite con le caratteristiche autobloccanti inverse. Questa caratteristica notevolmente migliora la stabilità del funzionamento ospite e del fattore di sicurezza. Confrontato ai prodotti tradizionali dell'oscillazione, il cambio dell'azionamento di vuotamento è facile da installare, facile mantenere e risparmia il considerevole spazio dell'installazione.
L'azionamento di vuotamento è un nuovo tipo di prodotto di vuotamento, solitamente chiamato anello di vuotamento, che è composto solitamente di verme, di anello di vuotamento, di alloggio, di motore e di altre componenti. Poiché le componenti del centro stanno vuotando i cuscinetti, possono resistere simultaneamente alle forze assiali, alle forze radiali ed a capovolgere i momenti. Rispetto ai prodotti rotatori tradizionali, il nuovo azionamento di vuotamento caratterizza l'installazione facile, il mantenimento facile e un maggior grado di spazio dell'installazione.
Modello Performance Parameters della VE
| Modello Performance Parameters della VE | ||||||||||||
| Modello | Coppia di torsione della potenza nominale (N.m) | Tenendo coppia di torsione (kN.m) | Inclinando coppia di torsione (kN.m) | Carico assiale (kN) | Carico radiale (kN) | Rapporto | Efficienza |
Precisione (Grado) |
IP | Tep di lavoro (℃) | Autobloccante | Peso (chilogrammi) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 88 chilogrammi |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 135 chilogrammi |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 192 chilogrammi |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sì | 251 chilogrammo |
Motore abbinato di CC
1. Adotti la struttura portante doppia per l'albero di uscita in moda da aumentare la coppia di torsione massima del cambio molto.
2. Esponga al sole la ruota e la ruota planetaria è collegata dalla scanalatura che aumentano la coppia di torsione massima del cambio ed allungano la vita.
3. Utilizziamo l'ingranaggio elicoidale alla fase dell'input che rendono al rumore il anf basso fatto funzionare uniformemente nell'alta velocità. L'anello interno dell'ingranaggio è separato in moda da poterci fare noi più rapporto e la progettazione sia flessibile. Il cambio ed il motore sono posizionati da una correzione della cucitura dalla vite in assiali che aumentano la precisione di corrispondenza e riducono il rumore.
4. Usiamo il supporto del matterello dentro il matterello planetario di uso di wheel.we che frantuma invece di scivolamento frantumando così la durata del cambio siamo molto più lunghi.
5. Doppia struttura portante; Molatura interna sul foro interno degli ingranaggi planetari che rendono alla rotondità alesata interna di meno di 0.003mm; correndo rotolando invece di fare scorrere; Raschio di superficie di precisione dell'ingranaggio HRC60; L'adozione di tutti questi technoligies assicura il funzionamento calmo e costante eccellente e un tempo di lunga vita oltre 10000 ore.
